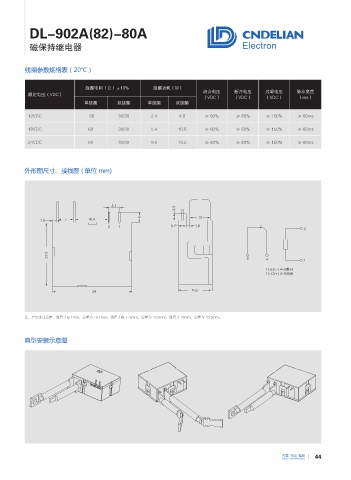

DL-902A(82)-80A
磁保持继电器
线圈参数规格表（20℃）
线圈电阻（Ω）±10% 线圈功耗（W）
额定电压（VDC） 闭合电压 断开电压 过载电压 脉冲宽度
（VDC） （VDC） （VDC） （ms）
单线圈 双线圈 单线圈 双线圈
12VDC 60 30/30 2.4 4.8 ≥ 80% ≥ 80% ≤ 150% ≥ 60ms
18VDC 60 30/30 5.4 10.8 ≥ 80% ≥ 80% ≤ 150% ≥ 60ms
24VDC 60 30/30 9.6 19.2 ≥ 80% ≥ 80% ≤ 150% ≥ 60ms
外形图尺寸、接线图 ( 单位 mm)
ᐬ
䬙ऴ
注：产品未注公差，当尺寸≦ 1mm，公差为 ±0.1mm；当尺寸在 1~5mm，公差为 ±0.2mm；当尺寸 >5mm，公差为 ±0.3mm。
典型安装示意图
