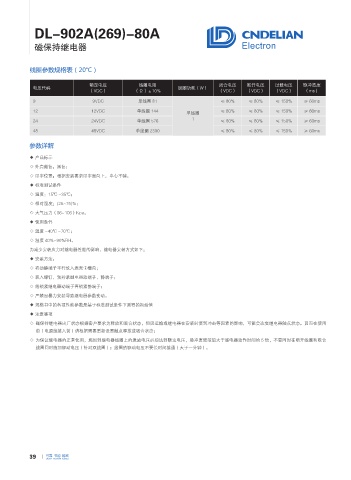

DL-902A(269)-80A

磁保持继电器

线圈参数规格表（20℃）

额定电压 线圈电阻 闭合电压 断开电压 过载电压 脉冲宽度
电压代码 线圈功耗（W）
（VDC） （Ω）±10% （VDC） （VDC） （VDC） （ms）
9 9VDC 单线圈 81 ≤ 80% ≤ 80% ≤ 150% ≥ 60ms
12 12VDC 单线圈 144 ≤ 80% ≤ 80% ≤ 150% ≥ 60ms
单线圈
1
24 24VDC 单线圈 576 ≤ 80% ≤ 80% ≤ 150% ≥ 60ms
48 48VDC 单线圈 2300 ≤ 80% ≤ 80% ≤ 150% ≥ 60ms
参数详解

◆ 产品标示
◇ 外壳颜色：黑色；
◇ 印字位置：根据安装要求印字面向上，中心平铺。
◆ 标准测试条件
◇ 温度：15℃ ~35℃；
◇ 相对湿度：(25~75)%；
◇ 大气压力（86~106）Kpa。
◆ 使用条件
◇ 温度 -40℃ ~70℃；
◇ 湿度 40%~90%RH。
为减少安装应力对继电器性能的影响，继电器安装方式如下：
◆ 安装方法：
◇ 将动静端子平行放入表壳卡槽内；
◇ 装入螺钉，预拧紧继电器动端子，静端子；
◇ 线锁紧继电器动端子再锁紧静端子；
◇ 严禁因暴力安装导致继电器参数变动。
◆ 规格书中的各项性能参数是基于标准测试条件下测得的初始值
◆ 注意事项
◇ 磁保持继电器出厂状态根据客户要求为释放和吸合状态，但因运输或继电器在安装时受到冲击等因素的影响，可能会改变继电器触点状态。因而在使用
前（电源线接入前）请根据需要重新设置触点释放或吸合状态；
◇ 为保证继电器的正常使用，施加到继电器线圈上的激励电压必须达到额定电压，脉冲宽度须须大于继电器动作时间的 5 倍，不要同时在断开线圈和吸合
线圈同时施加驱动电压（针对双线圈）；线圈的驱动电压不要长时间接通（大于一分钟）。
