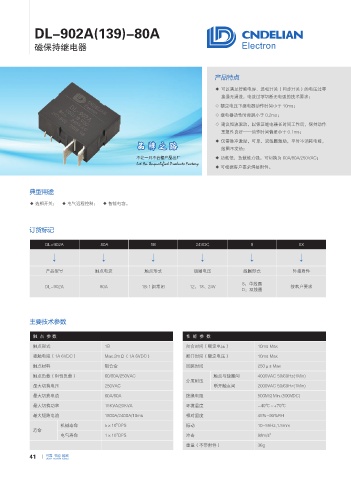

Page 48 - 浙江德联电子科技有限公司A

DL-902A(139)-80A

磁保持继电器

产品特点

◆ 可以满足智能电容﹑选相开关（同步开关）的电压过零
接通无涌流，电流过零切断无电弧的技术要求；
◇ 额定电压下继电器动作时间小于 10ms；
◇ 继电器动作时弹跳小于 0.2ms；
◇ 建议恒流驱动，以保证继电器长时间工作后，保持动作
重复性良好——动作时间偏差小于 0.1ms；
◆ 仅需脉冲激励，可单、双线圈激励，平时不消耗电能，
线圈不发热；
◆ 功耗低，负载能力强，可切换为 60A/80A/250VAC；
◆ 可根据客户要求焊接附件。

典型用途

◆ 选相开关； ◆ 电气远程控制； ◆ 智能电容。

订货标记

DL-902A 80A 1B 24VDC S XX
↓ ↓ ↓ ↓ ↓ ↓

产品型号 触点电流 触点形式 线圈电压 线圈形式 外接附件
S：单线圈
DL-902A 80A 1B:1 组常闭 12、18、24V 按客户要求
D：双线圈

主要技术参数

触 点 参 数 性 能 参 数
触点形式 1B 闭合时间（额定电压） 10ms Max
接触电阻（1A 6VDC） Max.2mΩ（1A 6VDC） 断开时间（额定电压） 10ms Max
触点材料 银合金 回跳时间 250μs Max
触点负载（阻性负载） 60/80A/250VAC 触点与线圈间 4000VAC 50/60Hz(1Min)
介质耐压
最大切换电压 250VAC 断开触点间 2000VAC 50/60Hz(1Min)
最大切换电流 60A/80A 绝缘电阻 500MΩMin.(500VDC)

最大切换功率 15KVA/20KVA 环境温度 -40℃ ~+70℃
最大短路电流 1800A/2400A/10ms 相对湿度 45%-90%RH
5
机械寿命 5×10 OPS 振动 10-55Hz,1.5mm
寿命
4
电气寿命 1×10 OPS 冲击 98m/s 2
重量（不带附件） 36g
41
