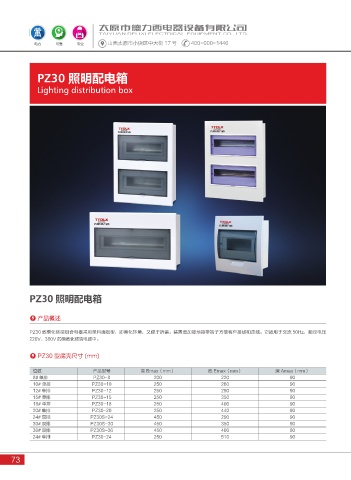

Page 78 - 太原市德力西电器设备有限公司
P. 78
原
Taiyuan Delixi ElectricAL Equipment Co., Ltd.
ⲛਁ ୕仆 չր 山西太原市小店区中大街 17 号 400-000-1446
PZ30 照明配电箱
Lighting distribution box
PZ30 照明配电箱
产品概述
PZ30 数模化终端组合电器采用塑料面板型，即美化环境，又便于拆装。装置增加接地接零端子方便客户接线和走线。它适用于交流 50Hz，额定电压
220V、380V 的模数化终端电路中。
PZ30 型底壳尺寸 (mm)
位数 产品型号 高 Bmax（mm） 宽 Emax（mm） 深 Amax（mm）
8# 单排 PZ30-8 200 220 90
10# 单排 PZ30-10 250 260 90
12# 单排 PZ30-12 250 290 90
15# 单排 PZ30-15 250 350 90
18# 单排 PZ30-18 250 400 90
20# 单排 PZ30-20 250 440 90
24# 双排 PZ30S-24 450 290 90
30# 双排 PZ30S-30 450 350 90
36# 双排 PZ30S-36 450 400 90
24# 单排 PZ30-24 250 510 90
73
