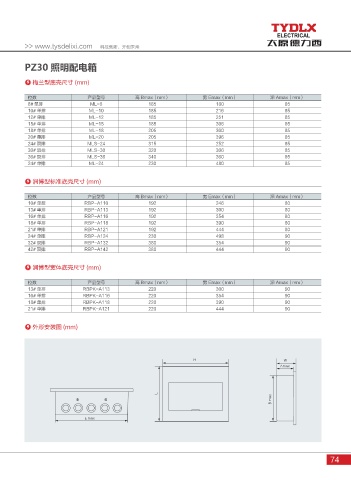

PZ30 照明配电箱

梅兰型底壳尺寸 (mm)

位数 产品型号 高 Bmax（mm） 宽 Emax（mm） 深 Amax（mm）
8# 单排 ML-8 185 180 85
10# 单排 ML-10 185 216 85
12# 单排 ML-12 185 251 85
15# 单排 ML-15 185 306 85
18# 单排 ML-18 205 360 85
20# 单排 ML-20 205 396 85
24# 双排 MLS-24 315 252 85
30# 双排 MLS-30 320 306 85
36# 双排 MLS-36 340 360 85
24# 单排 ML-24 230 480 85

润博型标准底壳尺寸 (mm)

位数 产品型号 高 Bmax（mm） 宽 Emax（mm） 深 Amax（mm）
10# 单排 RBP-A110 192 246 80
13# 单排 RBP-A113 192 300 80
16# 单排 RBP-A116 192 354 80
18# 单排 RBP-A118 192 390 80
21# 单排 RBP-A121 192 444 80
24# 单排 RBP-A124 230 498 90
32# 双排 RBP-A132 380 354 90
42# 双排 RBP-A142 380 444 90

润博型宽体底壳尺寸 (mm)

位数 产品型号 高 Bmax（mm） 宽 Emax（mm） 深 Amax（mm）
13# 单排 RBPK-A113 220 300 90
16# 单排 RBPK-A116 220 354 90
18# 单排 RBPK-A118 220 390 90
21# 单排 RBPK-A121 220 444 90

外形安装图 (mm)

) 8
"NBY

-
# NBY

&NBY

74
