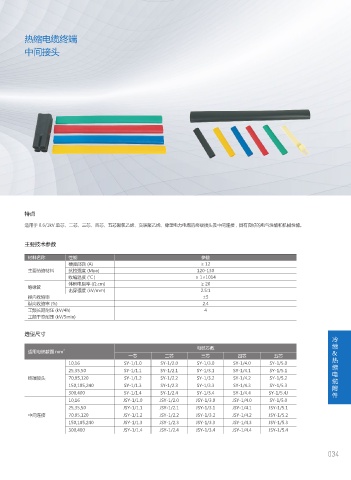

Page 41 - 浙江东上电气有限公司

热缩电缆终端 Committed to providing global users
致力于为全球用户提供
高品质、高性能的电气产品！ High quality, high performance electrical products!
中间接头

特点

适用于 0.6/1kV 单芯、二芯、三芯、四芯、五芯聚氯乙烯、交联聚乙烯、橡塑电力电缆的终端接头及中间连接，具有良好的电气性能和机械性能。

主要技术参数

材料名称 性能 参数
硬度邵氏 (A) ≥ 12
主要热缩材料 抗拉强度 (Mpa) 120-130
收缩温度 (℃ ) ≥ 1×1014
体积电阻率 (Ω.cm) ≥ 20
绝缘管
击穿强度 (kV/mm) 2.5:1
径向收缩率 ±5
纵向收缩率 (%) 2.4
工频长期耐压 (kV/4h) 4
工频干态耐压 (kV/5min)

选型尺寸
冷
电缆芯数 缩
适用电缆截面 mm 2 &
一芯 二芯 三芯 四芯 五芯
10,16 SY-1/1.0 SY-1/2.0 SY-1/3.0 SY-1/4.0 SY-1/5.0 热
25,35,50 SY-1/1.1 SY-1/2.1 SY-1/3.1 SY-1/4.1 SY-1/5.1 缩
电
终端接头 70,95,120 SY-1/1.2 SY-1/2.2 SY-1/3.2 SY-1/4.2 SY-1/5.2 缆
150,185,240 SY-1/1.3 SY-1/2.3 SY-1/3.3 SY-1/4.3 SY-1/5.3 附
300,400 SY-1/1.4 SY-1/2.4 SY-1/3.4 SY-1/4.4 SY-1/5.4J 件
10,16 JSY-1/1.0 JSY-1/2.0 JSY-1/3.0 JSY-1/4.0 SY-1/5.0
25,35,50 JSY-1/1.1 JSY-1/2.1 JSY-1/3.1 JSY-1/4.1 JSY-1/5.1
中间连接 70,95,120 JSY-1/1.2 JSY-1/2.2 JSY-1/3.2 JSY-1/4.2 JSY-1/5.2
150,185,240 JSY-1/1.3 JSY-1/2.3 JSY-1/3.3 JSY-1/4.3 JSY-1/5.3
300,400 JSY-1/1.4 JSY-1/2.4 JSY-1/3.4 JSY-1/4.4 JSY-1/5.4

034
