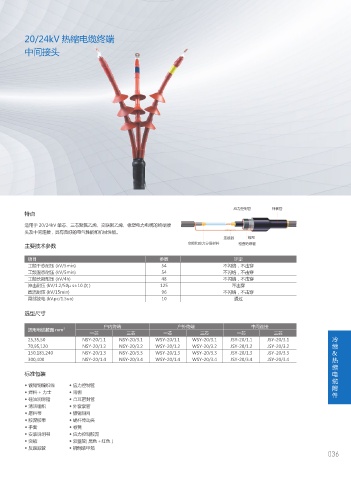

20/24kV 热缩电缆终端 Committed to providing global users
致力于为全球用户提供
高品质、高性能的电气产品！ High quality, high performance electrical products!
中间接头

应力控制管 外套管
特点

适用于 20/24kV 单芯、三芯聚氯乙烯、交联聚乙烯、橡塑电力电缆的终端接
头及中间连接，具有良好的电气性能和机械性能。
连接器 铜网
主要技术参数 空隙和应力分级材料 检查绝缘管

项目 参数 评定
工频干态耐压 (kV/5min) 54 不闪络，不击穿
工频湿态耐压 (kV/5min) 54 不闪络，不击穿
工频长期耐压 (kV/4h) 48 不闪络，不击穿
冲击耐压 (kV/1.2/50μ s±10 次 ) 125 不击穿
直流耐压 (kV/15min) 96 不闪络，不击穿
局部放电 (kV.pc/1.5uo) 10 通过
选型尺寸

户内终端 户外终端 中间连接
适用电缆截面 mm 2
一芯 三芯 一芯 三芯 一芯 三芯
25,35,50 NSY-20/1.1 NSY-20/3.1 WSY-20/1.1 WSY-20/3.1 JSY-20/1.1 JSY-20/3.1 冷
70,95,120 NSY-20/1.2 NSY-20/3.2 WSY-20/1.2 WSY-20/3.2 JSY-20/1.2 JSY-20/3.2 缩
150,185,240 NSY-20/1.3 NSY-20/3.3 WSY-20/1.3 WSY-20/3.3 JSY-20/1.3 JSY-20/3.3 &
300,400 NSY-20/1.4 NSY-20/3.4 WSY-20/1.4 WSY-20/3.4 JSY-20/3.4 JSY-20/3.4 热
缩
标准包装 电
缆
◆ 镀锡铜编织线 ◆ 应力控制管 附
◆ 焊料 + 力士 ◆ 雨棚 件
◆ 硅油润滑脂 ◆ 凸耳密封管
◆ 清洁组织 ◆ 外套套管
◆ 磨料带 ◆ 镀锡铜网
◆ 胶泥胶带 ◆ 蜗杆传动夹
◆ 手套 ◆ 卷簧
◆ 安装说明书 ◆ 应力控制胶泥
◆ 突破 ◆ 双壁管（黑色+红色）
◆ 反跟踪管 ◆ 钢制装甲箱
036
