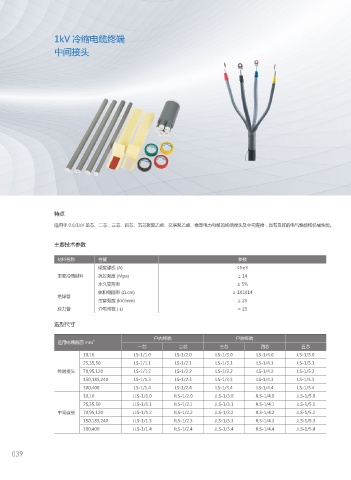

1kV 冷缩电缆终端
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!
中间接头

特点

适用于 0.6/1kV 单芯、二芯、三芯、四芯、五芯聚氯乙烯、交联聚乙烯、橡塑电力电缆的终端接头及中间连接，具有良好的电气性能和机械性能。

主要技术参数

材料名称 性能 参数
硬度邵氏 (A) 45±3
主要冷缩材料 抗拉强度 (Mpa) ≥ 14
永久变形率 ≤ 5%
体积电阻率 (Ω.cm) ≥ 1X1014
绝缘管
击穿强度 (kV/mm) ≥ 23
应力管 介电常数 ( ε) ≈ 25

选型尺寸

户内终端 户外终端
适用电缆截面 mm 2
一芯 二芯 三芯 四芯 五芯
10,16 LS-1/1.0 LS-1/2.0 LS-1/3.0 LS-1/4.0 LS-1/5.0
25,35,50 LS-1/1.1 LS-1/2.1 LS-1/3.1 LS-1/4.1 LS-1/5.1
终端接头 70,95,120 LS-1/1.2 LS-1/2.2 LS-1/3.2 LS-1/4.2 LS-1/5.2
150,185,240 LS-1/1.3 LS-1/2.3 LS-1/3.3 LS-1/4.3 LS-1/5.3
300,400 LS-1/1.4 LS-1/2.4 LS-1/3.4 LS-1/4.4 LS-1/5.4
10,16 JLS-1/1.0 JLS-1/2.0 JLS-1/3.0 JLS-1/4.0 JLS-1/5.0
25,35,50 JLS-1/1.1 JLS-1/2.1 JLS-1/3.1 JLS-1/4.1 JLS-1/5.1
中间连接 70,95,120 JLS-1/1.2 JLS-1/2.2 JLS-1/3.2 JLS-1/4.2 JLS-1/5.2
150,185,240 JLS-1/1.3 JLS-1/2.3 JLS-1/3.3 JLS-1/4.3 JLS-1/5.3
300,400 JLS-1/1.4 JLS-1/2.4 JLS-1/3.4 JLS-1/4.4 JLS-1/5.4

039
