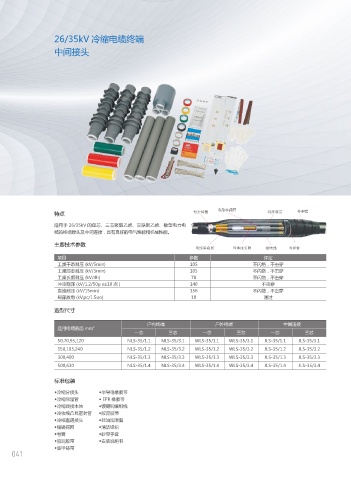

26/35kV 冷缩电缆终端
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!
中间接头

特点

适用于 26/35kV 的单芯、三芯聚氯乙烯、交联聚乙烯、橡塑电力电
缆的终端接头及中间连接，具有良好的电气性能和机械性能。

主要技术参数

项目 参数 评定
工频干态耐压 (kV/5min) 105 不闪络，不击穿
工频湿态耐压 (kV/5min) 105 不闪络，不击穿
工频长期耐压 (kV/4h) 78 不闪络，不击穿
冲击耐压 (kV/1.2/50μ s±10 次 ) 140 不击穿
直流耐压 (kV/15min) 156 不闪络，不击穿
局部放电 (kV.pc/1.5uo) 10 通过

选型尺寸

户内终端 户外终端 中间连接
适用电缆截面 mm 2
一芯 三芯 一芯 三芯 一芯 三芯
50,70,95,120 NLS-35/1.1 NLS-35/3.1 WLS-35/1.1 WLS-35/3.1 JLS-35/1.1 JLS-35/3.1
150,185,240 NLS-35/1.2 NLS-35/3.2 WLS-35/1.2 WLS-35/3.2 JLS-35/1.2 JLS-35/3.2
300,400 NLS-35/1.3 NLS-35/3.3 WLS-35/1.3 WLS-35/3.3 JLS-35/1.3 JLS-35/3.3
500,630 NLS-35/1.4 NLS-35/3.4 WLS-35/1.4 WLS-35/3.4 JLS-35/1.4 JLS-35/3.4

标准包装

◆冷缩分接头 ◆半导电橡胶带
◆冷缩保温管 ◆ EPR 橡胶带
◆冷缩端接本体 ◆镀锡铜编织线
◆冷收缩凸耳密封管 ◆胶泥胶带
◆冷缩直通接头 ◆硅油润滑脂
◆镀锡铜网 ◆清洁组织
◆卷簧 ◆砂带手套
◆胶泥胶带 ◆安装说明书
◆装甲铸带
041
