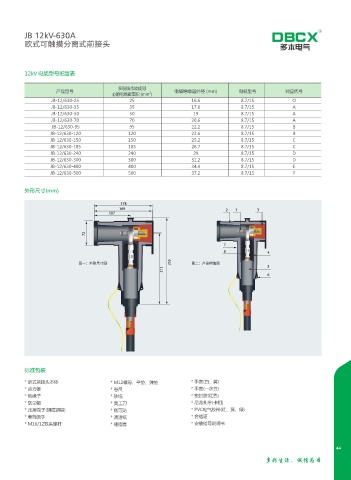

Page 51 - 中国 多本电气有限公司

JB 12kV-630A
欧式可触摸分离式前接头 多本电气

12kV 电缆型号配置表

多股线芯绞成同
产品型号 2 电缆绝缘层外径 (mm) 电缆型号 对应代号
心的电缆截面积 (mm )
JB-12/630-25 25 16.6 8.7/15 O
JB-12/630-35 35 17.6 8.7/15 A
JB-12/630-50 50 19 8.7/15 A
JB-12/630-70 70 20.6 8.7/15 A
JB-12/630-95 95 22.2 8.7/15 B
JB-12/630-120 120 23.6 8.7/15 B
JB-12/630-150 150 25.2 8.7/15 C
JB-12/630-185 185 26.7 8.7/15 C
JB-12/630-240 240 29 8.7/15 D
JB-12/630-300 300 31.2 8.7/15 D
JB-12/630-400 400 34.4 8.7/15 E
JB-12/630-500 500 37.2 8.7/15 F

外形尺寸(mm)

๭၂ğຓྙԄժ๭ ๭ؽğӁ௖ܒᄯ๭

标准包装
* 欧式前接头本体 * M12螺母、平垫、弹垫 * 手套(白、黄)
* 应力锥 * 卷尺 * 手套(一次性)
* 绝缘子 * 砂纸 * 密封胶(红色)
* 防尘帽 * 美工刀 * 尼龙扎带(卡扣)
* 压接端子(铜或铜铝) * 创可贴 * PVC电气胶带(红、黄、绿)
* 套筒扳手 * 清洁纸 * 合格证
* M16/12双头螺杆 * 硅脂膏 * 安装指导说明书

44
