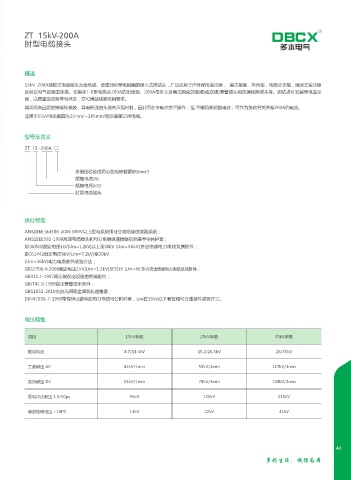

ZT 15kV-200A
肘型电缆接头 多本电气

概述

15kV 200A插拔式电缆接头为全绝缘、全密封可带电触摸的插入式终端头，广泛应用于户外配电变压器， 美式箱变，环网柜，电缆分支箱，地埋式变压器
及其它电气设备的连接。安装在T-II型电缆头200A的出线侧、200A母排上及美式箱变的单通(或双通)套管接头和负荷转换接头等。测试点可安装带电显示
器，以便查询设备带电状态，亦可满足线路核相要求。
其采用高品质的绝缘硅橡胶，导电杆连接头具有灭弧材料，因此可在带电状态下操作，但 不能切断短路电流；可作为负荷开关开断200A的电流。
2
2
适用于15kV电缆截面为25mm ~185mm 的交联聚乙烯电缆。

型号及含义
ZT 15 -200A □

多股线芯绞成同心的电缆截面积(mm )
2
额定电流(A)
额定电压(kV)
肘型电缆接头

执行标准

ANSIIEEE std386-2006 600V以上配电系统用可分离绝缘连接器系统；
ANSIIEEE592-1990高压电缆接头和可分离绝缘连接器的外露半导体护套；
IEC60502额定电压1kV(Um=1.2kV)以上至30kV (Um=36kV)挤出绝缘电力电缆及其附件；
IEC61442额定电压6kV(Um=7.2kV)至30kV
(Um=36kV)电力电缆附件试验方法；
GB12706.4-2008额定电压1kV(Um=1.2kV)至35kV (Um=40.5kV)挤出绝缘电力电缆及其附件；
GB311.1-1997高压输配电设备的绝缘配合；
GB/T41.9-1999高压套管技术条件；
GB11032-2010交流无间隙金属氧化避雷器；
DIN47636-7-1990带有伸出锥体的电力电缆可分附件套，Um在36kV以下套管和可分连接件装置尺寸。

电压特性

项目 15kV参数 25kV参数 35kV参数

额定电压 8.7/14.4kV 15.2/26.3kV 26/35kV

工频耐压 AC 42kV/1min 55kV/1min 117kV/1min

直流耐压 DC 53kV/1min 78kV/1min 104kV/1min

雷电冲击耐压 1.5/50μs 95kV 125kV 215kV

局部放电电压﹤10PC 13kV 22kV 45kV

40
