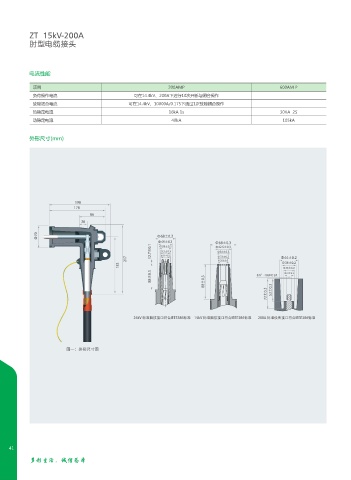

ZT 15kV-200A
肘型电缆接头

电流性能

项目 200AMP 600AM P
负荷操作电流 可在14.4kV、200A下进行10次开断与闭合操作
故障闭合电流 可在14.4kV、10000A/0.175下通过1次故障闭合操作
热稳定电流 16kA 1s 30KA 2S
动稳定电流 40kA 105kA

外形尺寸(mm)

ɯ Ф68±0.3
Ф49±0.3 Ф68±0.3
12.7±0.1 35.5±0.3 Ф34±0.3
Ф42.5±0.3
Ф39±0.3
Ф31±0.2 Ф33±0.3 Ф44±0.2
Ф29±0.3
Ф38±0.2
Ф25±0.2
88±0.3 88±0.3 3/8”-16UNC 2A Ф24±0.2
72±0.3 53±0.2

24kV 标准插拔接口符合IEEE386标准 15kV 标准插拔接口符合IEEE386标准 200A 标准设备接口符合IEEE386标准
