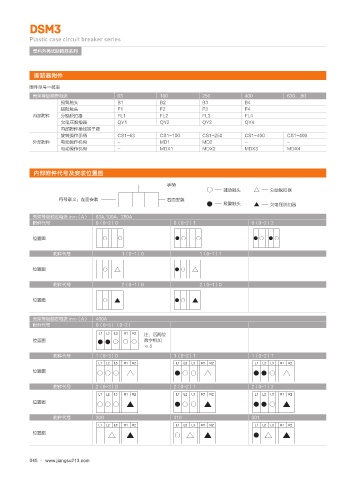

DSM3

Plastic case circuit breaker series
塑料外壳式断路器系列

断路器附件
附件型号一缆表
壳架等级额定电流 63 100 250 400 630，,80
报警触头 B1 B2 B3 B4
辅助触头 F1 F2 F3 F4
内部附件 分励脱扣器 FL1 FL2 FL3 FL4
欠电压脱扣器 QY1 QY2 QY3 QY4
内部附件接线端子座
旋转操作手柄 CS1-63 CS1-100 CS1-250 CS1-400 CS1-400
外部附件 电动操作机构 - MD1 MD2 - -
电动操作机构 - MDX1 MDX2 MDX3 MDX4

内部附件代号及安装位置图

手柄
辅助触头 分励脱扣器
符号意义：左面安装 右面安装
报警触头 欠电压脱扣器

壳架等级额定电流 Inm（A） 63A,100A，250A
附件代号 0（0~2）0 0（0~2）1 0（0~2）2

位置图

附件代号 1（0~1）0 1（0~1）1

位置图

附件代号 2（0~1）0 2（0~1）0

位置图

壳架等级额定电流 Inm（A） 400A
附件代号 0（0~5）（0~2）
注：后两位
位置图 数字相加
≤5
附件代号 1（0~3）0 1（0~2）1 1（0~2）1

位置图

附件代号 2（0~3）0 2（0~2）1 2（0~1）2

位置图

附件代号 300 310 301

位置图
