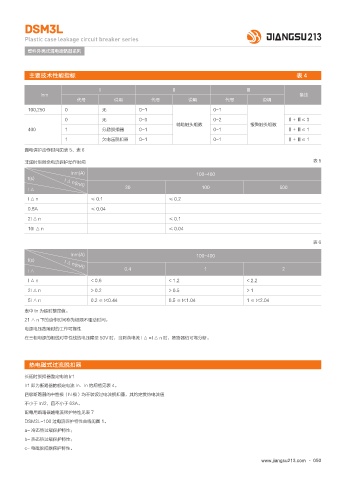

DSM3L

Plastic case leakage circuit breaker series
塑料外壳式漏电断路器系列

主要技术性能指标 表4

Ⅰ Ⅱ Ⅲ
Inm 备注
代号 说明 代号 说明 代号 说明
100,250 0 无 0~1 0~1
0 无 0~3 0~2 Ⅱ+Ⅲ≤3
辅助触头组数 报警触头组数
400 1 分励脱扣器 0~1 0~1 Ⅱ+Ⅲ≤1
1 欠电压脱扣器 0~1 0~1 Ⅱ+Ⅲ≤1

漏电保护动作时间见表 5、表 6
非延时型剩余电流保护动作时间 表5

Inm(A) 100~400
t(s) I △ n(mA)
30 100 500
I△
I△n ≤ 0.1 ≤ 0.2
0.5A ≤ 0.04
2I△n ≤ 0.1

10I △ n ≤ 0.04

表6
Inm(A) 100~400
t(s) I △ n(mA)
0.4 1 2
I△
I△n < 0.6 < 1.2 < 2.2
2I△n > 0.2 > 0.5 > 1
5I△n 0.2 ≤ t<0.44 0.5 ≤ t<1.04 1 ≤ t<2.04
表中 tn 为延时整定值。
21 △ n 下的动作时间称为极限不驱动时间。
电源电压故障时的工作可靠性
在三相电源的相线对中性线的电压降至 50V 时，当剩余电流 I △ =I △ n 时，断路器仍可靠分断。

热电磁式过流脱扣器
长延时脱扣器整定电流 lr1
lr1 即为断路器的额定电流 In．In 的规格见表 4。
四级断路器的中性极（N 极）均不装设过电流脱扣器，其约定发热电流值
不小于 In/2，且不小于 63A。
配电用断路器越电流保护特性见表 7
DSM3L-100 过电流保护特性曲线见图 1。
a- 冷态热过载保护特性；
b- 热态热过载保护特性；
c- 电磁脱扣器保护特性。
