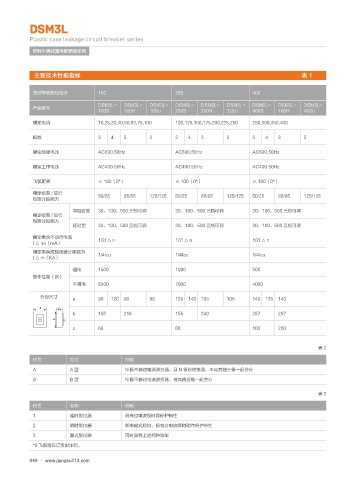

DSM3L

Plastic case leakage circuit breaker series
塑料外壳式漏电断路器系列

主要技术性能指标 表1

壳架等级额定电流 100 250 400

DSM3L- DSM3L- DSM3L- DSM3L- DSM3L- DSM3L- DSM3L- DSM3L- DSM3L-
产品型号
100S 100H 100U 250S 250H 250U 400S 400H 400U
额定电流 16,25,32,40,50,63,75,100 100,125,150,175,200,225,250 250,300,350,400

极数 3 4 3 3 3 4 3 3 3 4 3 3

额定绝缘电压 AC690.50Hz AC690.50Hz AC690.50Hz

额定工作电压 AC400.50Hz AC400.50Hz AC400.50Hz

飞弧距离 ≤ 100（0*） ≤ 100（0*） ≤ 100（0*）

额定极限 / 运行 50/25 85/85 125/125 50/25 85/85 125/125 50/25 85/85 125/125
短路分段能力

非延时型 30，100，500 三档可调 30，100，500 三档可调 30，100，500 三档可调
额定极限 / 运行
短路分段能力
延时型 30，100，500 三档可调 30，100，500 三档可调 30，100，500 三档可调
额定剩余不动作电流 1/2I △ n 1/2I △ n 1/2I △ n
I △ no（mA）
额定剩余短路接通分断能力 1/4Icu 1/4Icu 1/4Icu
I △ m（KA）
通电 1500 1000 500
操作性能（次）
不通电 8500 7000 4000

外形尺寸 a 90 120 90 90 105 140 105 105 140 185 140

B D
b 155 216 155 240 257 297
C
c 68 68 103 200

表2

代号 型式 说明
A A型 N 极不装过电流脱扣器，且 N 极始终接通，不与其他三极一起合分
B B型 N 极不装过电流脱扣器，与其他三极一起合分

表3

代号 名称 说明
1 延时脱扣器 具有过电流反时限保护特性
2 瞬时脱扣器 即电磁式脱扣，具有过电流瞬时动作保护特性
3 复式脱扣器 同时具有上述两种功能
*0 飞弧需在订货时注明。
