DSW1-2000

Intelligent Universal Circuit Breaker Series
智能型万能式断路器系列

安装及外形尺寸

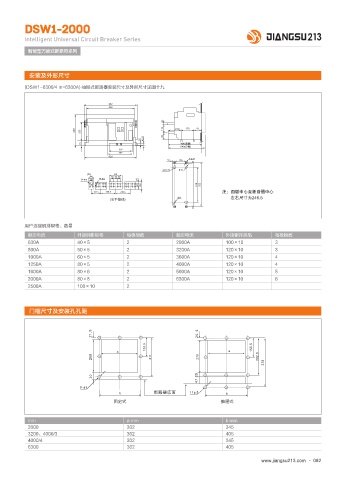

(DSW1-6300/4 In=6300A) 抽屉式断路器安装尺寸及外形尺寸见图十九

用户连接铜排规格、数量
额定电流 外接铜排规格 每极根数 额定电流 外接铜排规格 每极根数
630A 40×5 2 2900A 100×10 3
800A 50×5 2 3200A 120×10 3
1000A 60×5 2 3600A 120×10 4
1250A 80×5 2 4000A 120×10 4
1600A 80×6 2 5000A 120×10 5
2000A 80×8 2 6300A 120×10 6
2500A 100×10 2

门框尺寸及安装孔孔距

Inm a mm b mm
2000 302 345
3200、4000/3 362 405
4000/4 302 345
6300 362 405
www.jiangsu213.com · 082
