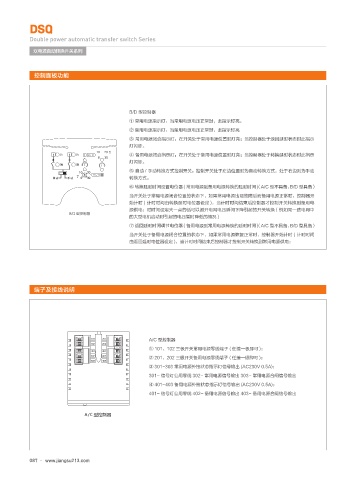

DSQ

Double power automatic transfer switch Series
双电源自动转换开关系列

控制面板功能

B/D 型控制器
① 常用电源指示灯：当常用电源电压正常时，此指示灯亮。
② 备用电源指示灯：当备用电源电压正常时，此指示灯亮
③ 常用电源闭合指示灯：在开关处于常用电源位置时灯亮；当控制器处于返回延时状态时此指示
灯闪烁。
* ** * ④ 备用电源闭合指示灯：在开关处于备用电源位置时灯亮；当控制器处于转换延时状态时此指示
灯闪烁。
⑤ 自动 / 手动转换方式控制开关：控制开关处于左边位置时为自动转换方式，处于右边则为手动
**
转换方式。
⑥ 转换延时时间设置电位器( 常用电源到备用电源转换的延时时间)（A/C 型不具备，B/D 型具备）
当开关处于常用电源闭合位置的状态下，如果常用电源出现故障后而备用电源正常时，控制器开
始计时 ( 计时时间由转换延时电位器设定 )，当计时时间结束后控制器才控制开关转换到备用电
源供电；时时间设定大一点的话可以避开电网电压瞬间下降引起的开关转换 ( 例如同一路电网中
B/D 型控制器
的大型电机启动时引起的电压暂时降低的情况 )
⑦ 返回延时时间调节电位器( 备用电源到常用电源转换的延时时间)（A/C 型不具备，B/D 型具备）
当开关处于备用电源闭合位置的状态下，如果常用电源恢复正常时，控制器开始计时 ( 计时时间
由返回延时电位器设定 )，当计时时间结束后控制器才控制开关转换到常用电源供电；

端子及接线说明

A/C 型控制器
① 101、102 三极开关常用电源零线端子 ( 任接一极即可 )；
② 201、202 三极开关备用电源零线端子 ( 任接一极即可 )；
③ 301~303 常用电源外接状态指示灯信号输出 (AC230V 0.5A)；
301- 信号灯公用零线 302- 常用电源信号输出 303- 常用电源合闸信号输出
④ 401~403 备用电源外接状态指示灯信号输出 (AC230V 0.5A)；
401- 信号灯公用零线 402- 备用电源信号输出 403- 备用电源合闸信号输出

C1E ໱ᬍজ෎

087 · www.jiangsu213.com
