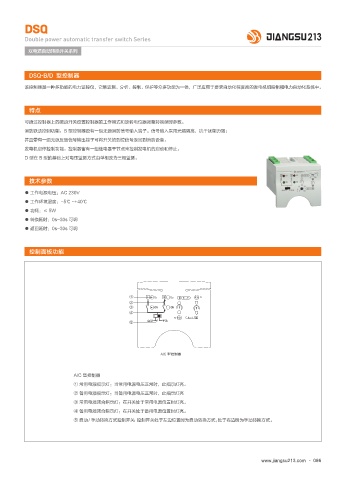

DSQ

Double power automatic transfer switch Series
双电源自动转换开关系列

DSQ-B/D 型控制器
该控制器是一种多功能的电力监控仪，它集监测、分析、控制、保护等众多功能为一体，广泛应用于要求自动化程度高的发电机组控制和电力自动化系统中。

特点

可通过控制器上的拨动开关设置控制器的工作模式和旋转电位器调整转换延时参数。
消防联动控制功能：B 型控制器设有一组无源消防信号输入端子。信号输入采用光耦隔离，抗干扰能力强；
并且带有一组无源反馈信号输出端子可将开关的到位信号返回到消防设备。
发电机启停控制功能：控制器留有一组继电器干节点来控制发电机的启动和停止。
D 型在 B 型的基础上对电压监测方式由单相改为三相监测。

技术参数

● 工作电源电压：AC 230V
● 工作环境温度：-5℃ ~+40℃
● 功耗：≤ 5W
● 转换延时：0s~30s 可调
● 返回延时：0s~30s 可调

控制面板功能

* ** * 0.2s

0.2s **

" $ ಷᣓݢஔ

A/C 型控制器
① 常用电源指示灯：当常用电源电压正常时，此指示灯亮。
② 备用电源指示灯：当备用电源电压正常时，此指示灯亮
③ 常用电源闭合指示灯：在开关处于常用电源位置时灯亮。
④ 备用电源闭合指示灯：在开关处于备用电源位置时灯亮。
⑤ 自动/ 手动转换方式控制开关：控制开关处于左边位置时为自动转换方式，处于右边则为手动转换方式。
