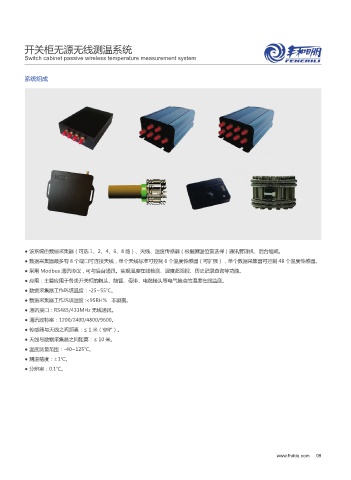

开关柜无源无线测温系统

Switch cabinet passive wireless temperature measurement system

系统组成

● 该系统由数据采集器（可选 1、2、4、6、8 路）、天线、温度传感器（根据测温位置选择）通讯管理机、后台组成。
● 数据采集器最多有 8 个端口可连接天线，单个天线标准可控制 6 个温度传感器（可扩展），单个数据采集器可控制 48 个温度传感器。

● 采用 Modbus 通讯协议，可与后台通讯。实现温度在线检测、温度超限报、历史记录查询等功能。
● 应用：主要应用于各类开关柜的触头、触臂、母排、电缆接头等电气接点的温度在线监测。
● 数据采集器工作环境温度：-25~55℃。
● 数据采集器工作环境湿度 :<95RH% 非凝露。
● 通讯接口：RS485/433MHz 无线通讯。
● 通讯波特率：1200/2400/4800/9600。
● 传感器与天线之间距离：≤ 1 米（空旷）。
● 天线与数据采集器之间距离：≤ 10 米。
● 温度测量范围：-40~125℃。
● 测温精度：±1℃。
● 分辨率：0.1℃。
