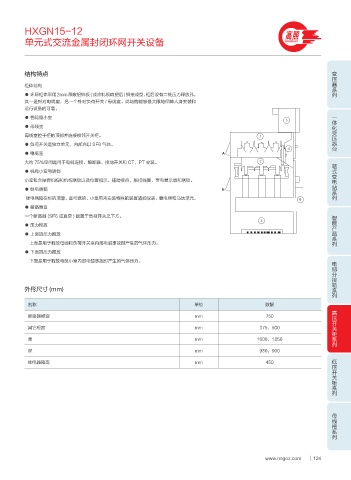

HXGN15-12 高照
单元式交流金属封闭环网开关设备 GAOZHAO

变压器系列
结构特点

柜体结构
● 环网柜体采用2mm厚敷铝锌板(或冷轧板喷塑后)铆接成型，柜后设有二处压力释放孔，
其一是针对电缆室，另一个针对负荷开关 / 母线室。此结构能够最大限地保障人身安装和
运行设备的可靠。
一体化变压器台
● 各间隔小室

● 母线室
母线室位于柜的顶部并连接相邻开关柜。
● 负荷开关是独立单元，内部充以 SF6 气体。

● 电缆室 "
大约 75％空间是用于电缆连接、熔断器、接地开关和 CT、PT 安装。 箱式变电站系列
● 机构小室与联锁
小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显示器和联锁。
● 继电器箱 #
继电器箱在柜的顶部，是可选的。小室用来安装特殊的装置诸如仪表、继电器和马达单元。
● 断路器室
智能产品系列
一个断路器 (SF6 或真空 ) 能置于负荷开关之下方。

● 压力释放
● 上面的压力释放
上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。
● 下面的压力释放
下面是用于释放电缆小室内部电弧事故时产生的气体压力。 电缆分接箱系列

外形尺寸 (mm)

名称 单位 数据
高压开关柜系列
断路器柜宽 mm 750

其它柜宽 mm 375，500
高 mm 1600，1850

深 mm 980，900
低压开关柜系列
继电器箱高 mm 450

母线槽系列
