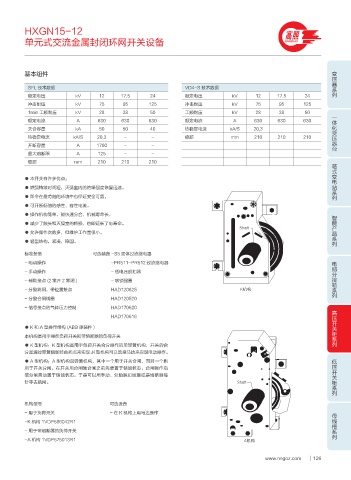

HXGN15-12 高照
单元式交流金属封闭环网开关设备 GAOZHAO

变压器系列
基本组件

SFL 技术数据 VD4-S 技术数据
额定电压 kV 12 17.5 24 额定电压 kV 12 17.5 24
冲击耐压 kV 75 95 125 冲击耐压 kV 75 95 125
1min 工频耐压 kV 28 38 50 工频耐压 kV 28 38 50 一体化变压器台
额定电流 A 630 630 630 额定电流 A 630 630 630
关合容量 kA 50 50 40 热稳定电流 kA/S 20,3
热稳定电流 kA/S 20,3 - - 极距 mm 210 210 210
开断容量 A 1700 - -
最大熔断器 A 125 - -
极距 mm 210 210 210 箱式变电站系列

● 本开关有许多优点：
● 燃弧持续时间短，灭弧室内的绝缘强度恢复迅速。
● 即令在最苛刻的环境中也保证安全可靠。
● 可开断低值的感性、容性电流。
● 操作机构简单，能快速分合，机械寿命长。 智能产品系列
● 减少了触头和灭弧室的耗损，也即延长了电寿命。
4IBGU
● 允许操作次数多，但维护工作量很小。
● 轻型结构，紧凑，稳固。

标准装备 可选装备 -S5 固体过流继电器
电缆分接箱系列
- 电动操作 -PR511-PR512 过流继电器
- 手动操作 - 低电压脱扣器
- 辅助接点 (2 常开 2 常闭 ) - 联锁强圈
- 分励跳闸，带位置接点 HAD120625 ,఺ౝ
- 分励合闸线圈 HAD120520
- 信号接点的气体压力控制 HAD170620 高压开关柜系列
HAD170616
● K 和 A 型操作结构 (ABB 原装件 )
本机构是用于操作负荷开关和带熔断器的负荷开关
● K 型机构：K 型机构是用于负荷开关合分操作的单弹簧机构，开关的合
分是通过弹簧储能经由死点来实现。K型机构可以选择马达来实现电动操作。
低压开关柜系列
● A 型机构：A 型机构双弹簧机构，其中一个用于开关合闸，而另一个则
用于开关分闸。在开关用合闸簧合闸之前先要置于储能状态，合闸操作后
使分闸自动置于储能状态。于是可以用手动、分励脱扣线圈或是熔断器撞
针等去跳闸。 4IBGU

机构型号 可选设备
- 用于负荷开关 - 在 K 机构上用马达操作 母线槽系列
-K 机构 1VDP586042R1
- 用于带熔断器的负荷开关
-A 机构 1VDP575013R1 "఺ౝ
