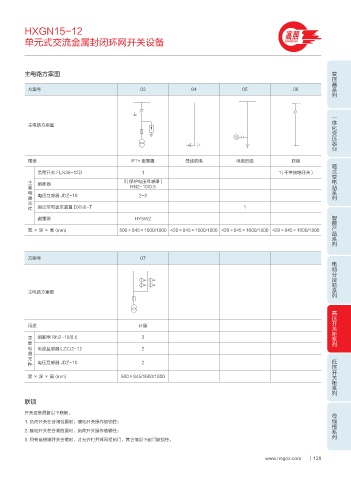

HXGN15-12 高照
单元式交流金属封闭环网开关设备 GAOZHAO

变压器系列
主电路方案图

方案号 03 04 05 06

一体化变压器台
主电路方案图

用途 PT+ 避雷器 母线联络 电缆进线 联络 箱式变电站系列
负荷开关 FLN36-12D 1 1( 不带接地开关 )

主 熔断器 3( 保护电压互感器 )
要 RN2-10/0.5
电
器 电压互感器 JDZ-10 2-3
元
件 高压带电显示装置 DXN6-T 1
智能产品系列
避雷器 HY5WZ

宽×深×高(mm) 500×845×1600/1800 420×845×1600/1800 420×845×1600/1800 420×845×1600/1800

方案号 07 电缆分接箱系列

主电路方案图

高压开关柜系列

用途 计量

主 熔断器 RN2-10/0.5 3
要
电 电流互感器 LZZJ2-12 2
器
元 低压开关柜系列
件 电压互感器 JDZ-10 2
宽×深×高(mm) 500×845/1600/1800

联锁

开关设备具备以下联锁： 母线槽系列
1. 负荷开关在合闸位置时，接地开关操作被锁住；
2. 接地开关在合闸位置时，负荷开关操作被锁住；
3. 只有当接地开关合闸时，才允许打开环网柜前门，其它情况下前门被锁住。

www.nngoz.com 128
