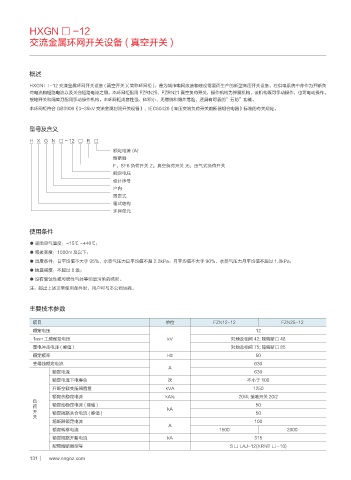

HXGN □ -12
交流金属环网开关设备 ( 真空开关 )

概述

HXGN □ -12 交流金属环网开关设备 ( 真空开关 )( 简称环网柜 )，是为城市电网改造和建设需要而生产的新型高压开关设备。在供电系统中亦作为开断负
荷电流和短路电流以及关合短路电流之用，本环网柜配用 FZRN25、FZRN21 真空负荷开关，操作机构为弹簧机构，该机构既可手动操作，也可电动操作。
接地开关和隔离刀配用手动操作机构，本环网柜成套性强、体积小、无燃烧和爆炸危险，还具有可靠的”五防”功能。
本环网柜符合 GB3906《3-35kV 交流金属封闭开关设备》、IEC60420《高压交流负荷开关熔断器组合电器》标准的有关规定。

型号及含义

H X G N □ - 12 □ R □
额定电流 (A)
熔断器
F：SF6 负荷开关 Z：真空负荷开关 无：压气式负荷开关
额定电压
设计序号
户内
固定式
箱式结构
环网单元

使用条件

● 周围空气温度：-15℃ ~+40℃；
● 海拔高度：1000m 及以下；
● 湿度条件：日平均值不大于 95%，水蒸气压力日平均值不超 2.2kPa；月平均值不大于 90%，水蒸气压力月平均值不超过 1.8kPa；
● 地震强度：不超过 8 级；
● 没有腐蚀性或可燃性气体等明显污染的场所。
注：超出上述正常使用条件时，用户可与本公司协商。

主要技术参数

项目 单位 FZN12-12 FZN25-12
额定电压 12
1min 工频耐受电压 kV 对地及相间 42; 隔离断口 48
雷电冲击电压 ( 峰值 ) 对地及相间 75; 隔离断口 85
额定频率 Hz 50
主母线额定电流 630
A
额定电流 630
额定电流下电寿命 次 不小于 100
开断空载变压器容量 kVA 1250
额定热稳定电流 kA/s 20/4; 接地开关 20/2
负
荷 额定动稳定电流 ( 峰值 ) kA 50
开 额定短路关合电流 ( 峰值 ) 50
关
熔断器额定电流 100
A
额定转移电流 1500 2000
额定短路开断电流 kA 315
配用熔断器型号 S □ LAJ-12(XRNT □ -10)
