GZAMC4000A~1600A 高照
系列母线槽 GAOZHAO

变压器系列

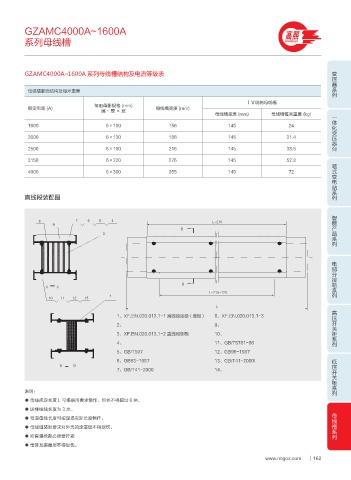

GZAMC4000A~1600A 系列母线槽结构及电流等级表

母线槽断面结构及每米重量

ⅠⅤ线制母线槽
每相母排规格 (mm)
额定电流 (A) 母线槽高度 (mm)
层-厚×宽 一体化变压器台
母线槽宽度 (mm) 母线槽每米重量 (kg)
1600 6×100 156 145 24
2000 6×130 186 145 31.4
2500 6×160 216 145 38.5

3150 6×220 276 145 52.8 箱式变电站系列
4000 6×300 355 145 72

直线段装配图

智能产品系列
-

#

电缆分接箱系列

#
" "
-

- 高压开关柜系列
1、XF.EN.020.013.1-1 直线段底板 ( 盖板 ) 8、XF.EN.020.013.1-3
2、 9、
3、XF.EN.020.013.1-2 直线段侧板 10、
4、 11、GB/T5781-86
5、GB/T597 12、GB96-1987
低压开关柜系列
6、GB93-1987 13、GB/T41-2000\
# #
7、GB/T41-2000 14、

说明：
● 母线规定长度 L 可根据用要求制作，但长不得超过 6 米。
● 送样线线长度为 3 米。 母线槽系列
● 弯道母线长度可按现场实际长度制作。
● 母线组装时要求对外壳的涂覆层不得划伤。
● 所有螺栓都必须要拧紧
● 母排及裹覆层不得划伤。

www.nngoz.com 162
