GZAMC4000A~1600A
系列母线槽

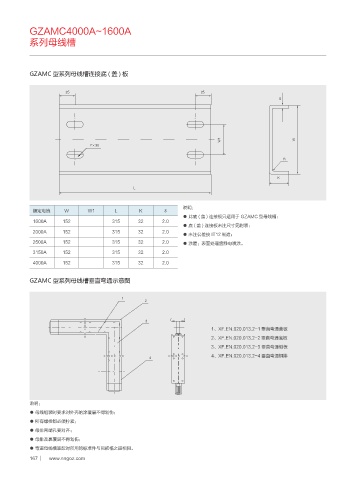

GZAMC 型系列母线槽连接底 ( 盖 ) 板

¦

8 8
f

3

,
-

说明：
额定电流 W W1 L K δ
● 此底 ( 盖 ) 连接板只适用于 GZAMC 型母线槽；
1600A 152 315 32 2.0
● 底 ( 盖 ) 连接板未注尺寸见附表；
2000A 152 315 32 2.0
● 未注公差按 IT12 制造；
2500A 152 315 32 2.0 ● 涂覆：表面处理后静电喷涂。
3150A 152 315 32 2.0
4000A 152 315 32 2.0

GZAMC 型系列母线槽垂直弯通示意图

1、XF.EN.020.013.2-1 垂直弯通盖板
2、XF.EN.020.013.2-2 垂直弯通底板
3、XF.EN.020.013.2-3 垂直弯通侧板
4、XF.EN.020.013.2-4 垂直弯通铜排

说明：
● 母线组装时要求对外壳的涂覆层不得划伤；
● 所有螺栓都必须拧紧；
● 母排两端孔要对齐；
● 母排及裹覆层不得划伤；
● 弯道母线槽装配时所用的标准件与同规格之道相同。
167 www.nngoz.com
