GZAMC4000A~1600A 高照
系列母线槽 GAOZHAO

变压器系列

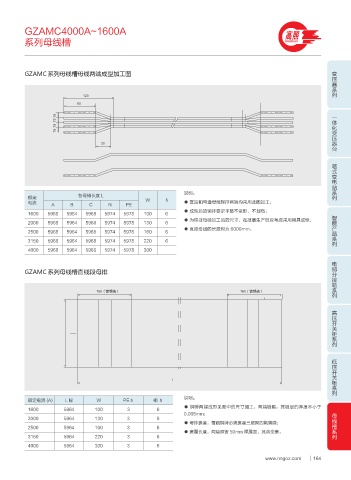

GZAMC 系列母线槽母线两端成型加工图

一体化变压器台

箱式变电站系列

说明：
额定 各母排长度 L W δ
电流 A B C N PE ● 直段和弯通母线铜排两端均采用此图加工；
● 成型后的铜排要求平整不变形、不划伤；
1600 5968 5964 5968 5974 5978 100 6 智能产品系列
● 为保证母线加工后的尺寸，在批量生产时应考虑采用模具成型；
2000 5968 5964 5968 5974 5978 130 6
● 直段母线的长度均为 6000mm。
2500 5968 5964 5968 5974 5978 160 6
3150 5968 5964 5968 5974 5978 220 6
4000 5968 5964 5968 5974 5978 300
电缆分接箱系列

GZAMC 系列母线槽直线段母排

὇᪓᩷ቪὈ ὇᪓᩷ቪὈ

高压开关柜系列

低压开关柜系列

-

说明：
额定电流 (A) L标 W PEδ 相δ
● 铜排两端成形见图中的尺寸加工，两端镀锡，其镀层的厚度不小于
1600 5964 100 3 6 母线槽系列
0.005mm；
2000 5964 130 3 6
● 母排裹覆：每跟铜牌必须裹覆三层聚四氟薄膜；
2500 5964 160 3 6
● 裹覆长度：两端预留 50mm 裸露面，其余全裹。
3150 5964 220 3 6
4000 5964 300 3 6

www.nngoz.com 164
