GZAMC4000A~1600A
系列母线槽

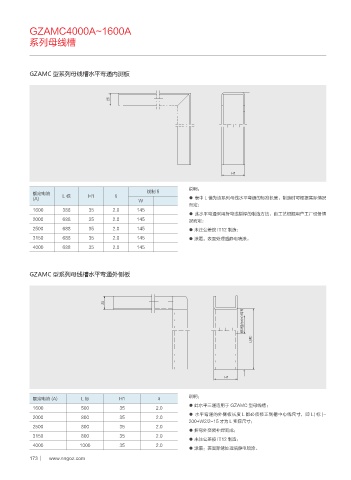

GZAMC 型系列母线槽水平弯通内测板

- ࠃ

)

说明：
额定电流 线制 5
(A) L标 H1 δ ● 表中 L 值为该系列母线水平弯通的标准长度，制造时可根据实际情况
W
而定；
1600 388 35 2.0 145
● 此水平弯通采用折弯或拼焊的制造方法，由工艺根据用户工厂设备情
2000 688 35 2.0 145 况而定；
2500 688 35 2.0 145 ● 未注公差按 IT12 制造；
3150 688 35 2.0 145 ● 涂覆：表面处理后静电喷涂。
4000 688 35 2.0 145

GZAMC 型系列母线槽水平弯通外侧板

૊9ϘՓ˖ॶڨ࣊

- ࠃ

)

说明：
额定电流 (A) L标 H1 δ
● 此水平三通适用于 GZAMC 型母线槽；
1600 500 35 2.0
● 水平弯通的外侧板长度 L 都必须修正到槽中心线尺寸，即 L( 标 )-
2000 800 35 2.0
200+W2/2-15 才为 L 实际尺寸；
2500 800 35 2.0
● 折弯外交须补焊而成；
3150 800 35 2.0
● 未注公差按 IT12 制造；
4000 1000 35 2.0
● 涂覆：表面除锈处理后静电喷涂。
173 www.nngoz.com
