GZAMC4000A~1600A
系列母线槽

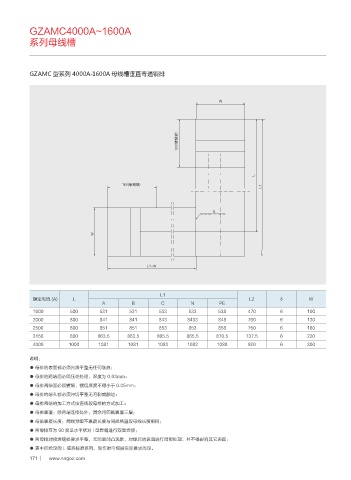

GZAMC 型系列 4000A-1600A 母线槽垂直弯通铜排

8

᪓᩷ቪ

-
᪓᩷ቪ
-

/

8

- 8

L1
额定电流 (A) L L2 δ W
A B C N PE
1600 500 531 531 533 533 538 470 6 100
2000 800 841 841 843 8433 848 760 6 130
2500 800 851 851 853 853 858 750 6 160
3150 800 863.5 863.5 865.5 865.5 870.5 737.5 6 220
4000 1000 1081 1081 1083 1083 1088 920 6 300
说明：
● 母排的表面都必须光滑平整无任何划痕；
● 母排的两端面必须压花处理，深度为 0.03mm；
● 母排两端面必须镀锡，镀层厚度不得小于 0.05mm；
● 母排的端孔都必须冲切平整无毛刺或翻边；
● 母排两端的加工方式按直线段母排的方式加工；
● 母排裹覆：除两端连接处外，其余用四氟裹覆三层；
● 母排裹覆长度：两端预留不裹覆长度与同规格直段母线长度相同；
● 两母排互为 90 度呈水平状对 I 型焊缝进行双面焊接；
● 两母排对接焊缝处要求平整，无明显凹凸现象，对焊后的表面进行局部处理，并不得影响其它表面；
● 表中所给定的 L 值系标准系列，制作时可根据实际要求而定。
