GZAMC4000A~1600A 高照
系列母线槽 GAOZHAO

变压器系列

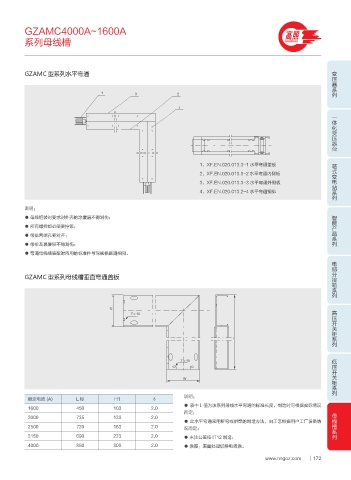

GZAMC 型系列水平弯通

一体化变压器台

箱式变电站系列
1、XF.EN.020.013.3-1 水平弯通盖板
2、XF.EN.020.013.3-2 水平弯通内侧板
3、XF.EN.020.013.3-3 水平弯通外侧板
4、XF.EN.020.013.2-4 水平弯通铜排

说明：
智能产品系列
● 母线组装时要求对外壳的涂覆层不得划伤；
● 所有螺栓都必须要拧紧；
● 母排两端孔要对齐；
● 母排及裹覆层不得划伤；
● 弯道母线槽装配时所用的标准件与同规格直道相同。
电缆分接箱系列

GZAMC 型系列母线槽垂直弯通盖板

8 高压开关柜系列
f

-

低压开关柜系列
f

8

说明：
额定电流 (A) L标 H1 δ
● 表中 L 值为该系列母线水平弯通的标准长度，制造时可根据实际情况
1600 450 103 2.0
而定； 母线槽系列
2000 735 133 2.0
● 此水平弯通采用折弯或拼焊的制造方法，由工艺根据用户工厂设备情
2500 720 163 2.0 况而定；
3150 690 223 2.0 ● 未注公差按 IT12 制造；
4000 850 303 2.0 ● 涂覆：表面处理后静电喷涂。

www.nngoz.com 172
