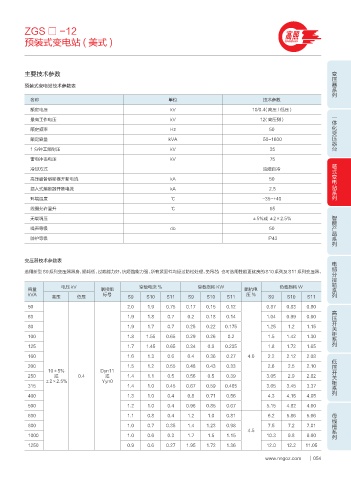

ZGS □ -12 高照
预装式变电站 ( 美式 ) GAOZHAO

变压器系列
主要技术参数

预装式变电站技术参数表

名称 单位 技术参数
额定电压 kV 10/0.4( 高压 / 低压 )
一体化变压器台
最高工作电压 kV 12( 高压侧 )
额定频率 Hz 50
额定容量 kVA 50-1600

1 分钟工频耐压 kV 35
雷电冲击电压 kV 75
箱式变电站系列
冷却方式 油浸自冷
高压后备熔断器开断电流 kA 50
插入式熔断器开断电流 kA 2.5
环境温度 ℃ -35~+40
线圈允许温升 ℃ 65
智能产品系列
无载调压 ±5％或 ±2×2.5％
噪声等级 db 50

防护等级 IP43

变压器技术参数表 电缆分接箱系列

选用新型S9系列变压器器身，损耗低，过载能力好，抗短路能力强，所有紧固件均经过防松处理，免吊芯；也可选用性能更优良的S10系列及S11系列变压器。

电压 kV 空载电流 % 空载损耗 KW 负载损耗 W
容量 联接组 阻抗电
kVA 标号 压%
高压 低压 S9 S10 S11 S9 S10 S11 S9 S10 S11
50 2.0 1.9 0.75 0.17 0.15 0.12 0.87 0.83 0.80 高压开关柜系列

63 1.9 1.8 0.7 0.2 0.18 0.14 1.04 0.99 0.90
80 1.9 1.7 0.7 0.25 0.22 0.175 1.25 1.2 1.15
100 1.8 1.55 0.65 0.29 0.26 0.2 1.5 1.42 1.30
125 1.7 1.45 0.65 0.34 0.3 0.235 1.8 1.72 1.65
160 1.6 1.3 0.6 0.4 0.36 0.27 4.0 2.2 2.12 2.08 低压开关柜系列
200 1.5 1.2 0.55 0.48 0.43 0.33 2.6 2.5 2.10
10±5% Dyn11
250 或 0.4 或 1.4 1.1 0.5 0.56 0.5 0.39 3.05 2.9 2.82
±2×2.5% Yyn0
315 1.4 1.0 0.45 0.67 0.59 0.465 3.65 3.45 3.37
400 1.3 1.0 0.4 0.8 0.71 0.56 4.3 4.15 4.05

500 1.2 1.0 0.4 0.96 0.85 0.67 5.15 4.82 4.60
母线槽系列
630 1.1 0.8 0.4 1.2 1.0 0.81 6.2 5.86 5.66
800 1.0 0.7 0.35 1.4 1.23 0.98 7.5 7.2 7.01
4.5
1000 1.0 0.6 0.3 1.7 1.5 1.15 10.3 9.8 9.60
1250 0.9 0.6 0.27 1.95 1.72 1.36 12.0 12.2 11.05
