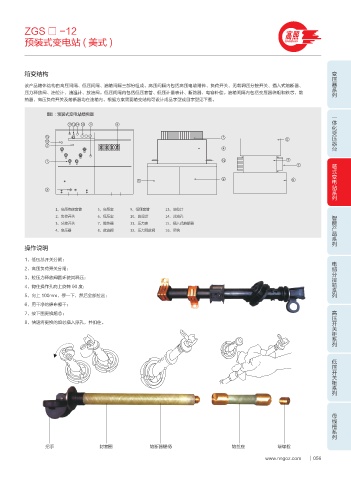

Page 67 - 南宁市高照电器有限责任公司

ZGS □ -12 高照
预装式变电站 ( 美式 ) GAOZHAO

变压器系列
箱变结构

该产品箱体结构由高压间隔、低压间隔、油箱间隔三部份组成。高压间隔内包括高压电缆附件、负荷开关、无载调压分接开关、插入式熔断器、
压力释放阀、油位计、油温计、放油阀。低压间隔内包括低压套管、低压计量表计、断路器、电容补偿。油箱间隔内包括变压器绕组和铁芯、散
热器、高压负荷开关及熔断器均在油箱内，根据方案需要箱变结构可设计成品字型或目字型见下图。

๤3媥俪䀫ᙵାⲛ㈿㘹Ừ๤ 一体化变压器台

箱式变电站系列

3ρ刾૱㙃㙾Ⴝ㌇ 7ρ刾૱ጊ ;ρڴ૱Ⴝ㌇ 35ρ␟ڳ䌇
智能产品系列
4ρ䒅㫝ᙦࣙ 8ρڴ૱ጊ 32ρ␟▏䌇 36ρ⑎␟ኺ
5ρ६ᬋᙦࣙ 9ρ᳉⡓෎ 33ρ૱ਁ㿎 37ρᬸ࣋ᙵ⣺ᴓ෎
6ρା૱෎ :ρᲤ␟䵦 34ρ૱ਁ䤰Ფ䵦 38ρ୰䰏

操作说明

1、低压总开关分闸； 电缆分接箱系列
2、高压负荷开关分闸；
3、拉压力释放阀圆环使其释压；
4、钩住操作孔向上旋转 90 度；
5、向上 100mm，停一下，然后全部拉出；
6、用干净的棉布擦干；
高压开关柜系列
7、按下图更换熔芯；
8、快速将更换的熔芯插入原孔，并扣住。

低压开关柜系列

母线槽系列

把手 封套圈 熔断器握柄 熔丝座 端螺栓
