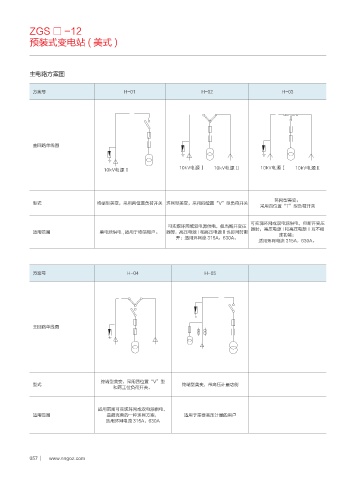

ZGS □ -12
预装式变电站 ( 美式 )
主电路方案图
方案号 H-01 H-02 H-03
主回路单线图
L ĉ L L ĉ L
L ĉ
环网型美变；
型式 终端型美变，采用两位置负荷开关 环网型美变，采用四位置“V”型负荷开关
采用四位置“T”型负荷开关
可实现环网或双电源供电，但断开变压
可实现环网或双电源供电，但当断开变压
适用范围 单电源供电 , 适用于终端用户。 器时，高压电源 I 和高压电源Ⅱ也即同时断 器时，高压电源 I 和高压电源 II 互不相
连功能；
开；适用环网流 315A，630A。
适用环网电流 315A，630A。
方案号 H-04 H-05
主回路单线图
终端型美变，采用四位置“V”型
型式 终端型美变，带高压计量功能
和两工位负荷开关。
适用范围可实现环网或双电源供电，
适用范围 是最完善的一种环网方案， 适用于需要高压计量的用户
选用环网电流 315A，630A
