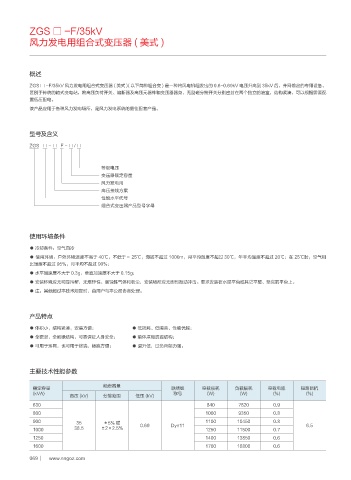

ZGS □ -F/35kV
风力发电用组合式变压器 ( 美式 )

概述

ZGS □ -F/35kV 风力发电用组合式变压器 ( 美式 )( 以下简称组合变 ) 是一种将风电机组发出的 0.6~0.69kV 电压升高到 35kV 后，并网输出的专用设备。
区别于传统的箱式变电站，将高压负荷开关、熔断器及高压元器件和变压器器身、无励磁分接开关分别密封在两个独立的油室，结构紧凑，可以根据需要配
置低压配电。
该产品应用于各种风力发电场所，是风力发电系统的最佳配套产品。

型号及含义

ZGS □ - □ F - □ / □

等级电压
变压器额定容量
风力发电用
高压接线方案
性能水平代号
组合式变压器产品型号字母

使用环境条件

● 冷却条件：空气自冷
● 使用环境：户外环境温度不高于 40℃，不低于－ 25℃，海拔不超过 1000m，月平均温度不超过 30℃，年平均温度不超过 20℃；在 25℃时，空气相
比湿度不超过 95%，月平均不超过 90%；
● 水平加速度不大于 0.3g，垂直加速度不大于 0.15g；
● 安装环境应无明显污秽，无爆炸性、腐蚀性气体和粉尘，安装场所应无剧烈振动冲击。要求安装在水泥平台或其它平整、坚实的平台上。
● 注：其他超过本技术规定时，由用户与本公司协商处理。

产品特点

● 体积小，结构紧凑，安装方便； ● 低损耗、低噪音、性能优越；
● 全密封，全绝缘结构，可靠保证人身安全； ● 箱体采用防盗结构；
● 可用于环网，也可用于终端，转换方便； ● 温升低，过负荷能力强。

主要技术性能参数

额定容量
额定容量 联结组 空载损耗 负载损耗 空载电流 短路阻抗
(kVA) 称号 (W) (W) (%) (%)
高压 (kV) 分接范围 低压 (kV)
630 840 7820 0.9
800 1000 9350 0.8
900 35 ±5% 或 0.69 Dyn11 1100 10450 0.8 6.5
1000 38.5 ±2×2.5% 1250 11500 0.7
1250 1400 13850 0.6
1600 1700 16800 0.6
