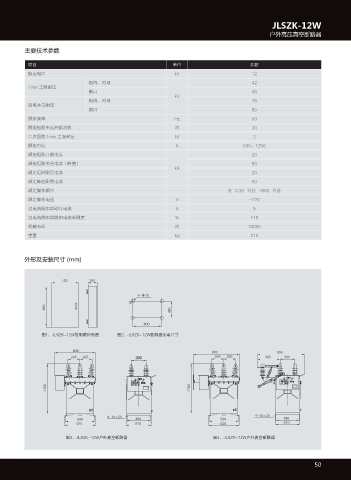

JLSZK-12W
户外高压真空断路器

主要技术参数

项目 单位 参数
额定电压 kV 12
相间、对地 42
1min 工频耐压
断口 48
kV
相间、对地 75
雷电冲击耐压
断口 85
额定频率 Hz 50
额定短路电流开断次数 次 30
二次回路 1min 工频耐压 kV 2
额定电流 A 630、1250
额定短路开断电流 20
额定短路关合电流（峰值） 50
kA
额定短时耐受电流 20
额定峰值耐受电流 50
额定操作顺序 分 -0.3S- 合分 -180S- 合分
额定操作电压 V ~220
过电流脱扣器动作电流 A 5
过电流脱扣器脱扣电流准确度 % +10
机械寿命 次 10000
重量 kg 210

外形及安装尺寸 (mm)

730 160

4-Φ15
930 480

600
图1、JLSZK-12W控制箱外形图 图2、JLSZK-12W断路器安装尺寸

830 900 900
265 265 265 265 465 300

1160 1160

4-15×20 4-15×20
590 480 590 480
625 510 625 510

图3、JLSZK-12W户外真空断路器 图4、JLSZK-12W户外真空断路器
