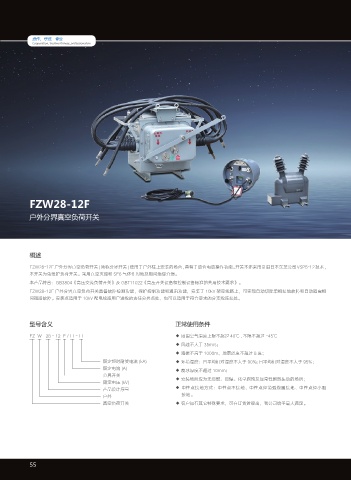

FZW28-12F
户外分界真空负荷开关
概述
FZW28-12F户外分界真空负荷开关(简称分界开关)使用于户外柱上安装的场合，具有手动合电动操作功能。开关本体采用引进日本东芝公司VSP5-12技术，
本开关为免维护负荷开关。采用真空灭弧和 SF6 气体作对地及相间绝缘介质。
本产品符合：GB3804《高压交流负荷开关》及 GBT11022《高压开关设备和控制设备标准的共用技术要求》。
FZW28-12F 户外分界真空负荷开关具备故障检测功能，保护控制功能和通讯功能，安装于 10kV 架空线路上，可实现自动切除单相接地故障和自动隔离相
间短路故障。安装点适用于 10kV 配电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。
型号含义 正常使用条件
FZ W 28 - 12 F / □ - □ ◆ 周围空气温度上限不超过 40℃ , 不限不超过 -45℃
◆ 风速不大于 35m/s；
◆ 海拔不高于 1000m，地震烈度不超过 8 度；
额定短时耐受电流 (kA) ◆ 环境湿度：月平均相对湿度不大于 90%; 日平均相对湿度不大于 95%；
额定电流 (A) ◆ 覆冰厚度不超过 10mm；
分界开关
额定电压 (kV) ◆ 安装场所应为无易燃、易爆、化学腐蚀及经常性剧烈振动的场所；
产品设计序号 ◆ 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经小阻
户外 接地。
真空负荷开关 ◆ 客户如有其它特殊要求，可在订货时提出，我公司给予最大满足。
