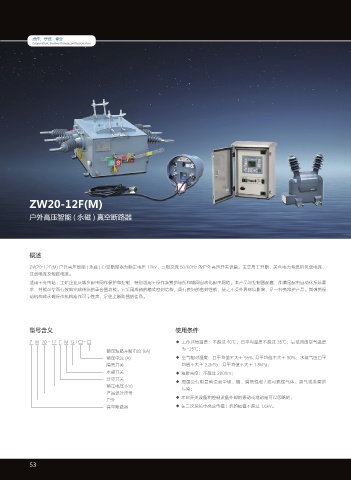

ZW20-12F(M)

户外高压智能 ( 永磁 ) 真空断路器

概述

ZW20-12F(M) 户外高压智能 ( 永磁 ) 真空断路器为额定电压 12kV、三相交流 50/60Hz 的户外高压开关设备。主要用于开断、关合电力系统的负载电流、
过载电流及短路电流。
适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。本产品与控制器配套，能满足配电自动化系统要
求，并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结构，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。其弹簧操
动机构或永磁操作机构动作可靠性高，是柱上断路器的佳品。

型号含义 使用条件

Z W 20 - 12 F M G / □ - □ ◆ 工作环境温度：不超过 40℃；日平均温度不超过 35℃；最低周围空气温度
为 -25℃；
额定短路开断电流 (kA)
额定电流 (A) ◆ 空气相对湿度：日平均值不大于 95%, 月平均值不大于 90%；水蒸气压日平
隔离开关 均值不大于 2.2kPa，月平均值不大于 1.8kPa；
永磁开关 ◆ 海拔高度：不超过 2000m；
分界开关 ◆ 周围没有明显地受到尘埃、烟、腐蚀性和 / 或可燃性气体、蒸气或盐雾的
额定电压 (kV) 污染；
产品设计序号
户外 ◆ 来自开关设备和控制设备外部的振动或地动是可以忽略的；
真空断路器 ◆ 在二次系统中感应电磁干扰的幅值不超过 1.6kV。
