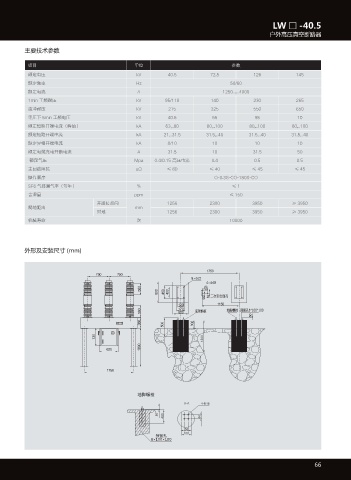

LW □ -40.5
户外高压真空断路器

主要技术参数

项目 单位 参数
额定电压 kV 40.5 72.5 126 145
额定频率 Hz 50/60
额定电流 A 1250......4000
1min 工频耐压 kV 95/118 140 230 265
雷冲耐压 kV 215 325 550 650
零压下 5min 工频电压 kV 40.5 55 95 10
额定短路开端电流（峰值） kA 63,..80 80,..100 80,..100 80,..100
额定短路开端电流 kA 21,..31.5 31.5,..40 31.5,..40 31.5,..40
额定异相开端电流 kA 8/10 10 10 10
额定电缆充电开断电流 A 31.5 10 31.5 50
额定气压 Mpa 0.4/0.15 高压电流 0.4 0.5 0.5
主回路阻抗 uΩ ≤ 80 ≤ 40 ≤ 45 ≤ 45
操作顺序 O-0.3S-CO-180S-CO
SF6 气体漏气率（每年） % ≤1
含湿量 ppm ≤ 150
开路接点间 1256 2300 3950 ≥ 3950
爬地距离 mm
对地 1256 2300 3950 ≥ 3950
机械寿命 次 10000

外形及安装尺寸 (mm)

66
