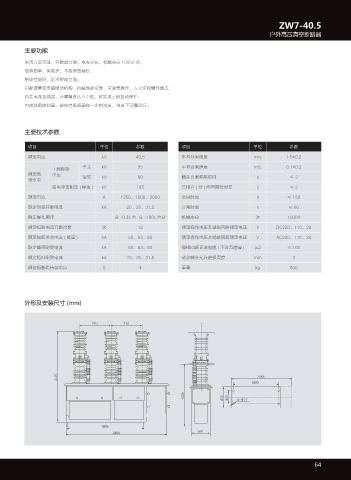

P. 69
ZW7-40.5
户外高压真空断路器
主要功能
采用真空灭弧，开断能力强，电寿命长，机械寿命 10000 次；
结构简单，免维护，不检修周期长；
绝缘性能好，防污秽能力强；
可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；无火灾和爆炸隐患；
内装电流互感器，计算精度达 0.2 级，可实现三相互动保护；
内附凝露控制器，能保持断路器在一定的温度、湿度下可靠运行。
主要技术参数
项目 单位 参数 项目 单位 参数
额定电压 kV 40.5 平均分闸速度 m/s 1.5±0.2
干式 kV 95 平均合闸速度 m/s 0.7±0.2
工频耐受
额定绝 电压 湿式 kV 80 触头合闸弹跳时间 s ≤2
缘水平
雷电冲击耐压 ( 峰值 ) kV 185 三相合 ( 分 ) 闸同期性时差 s ≤2
额定电流 A 1250、1600、2000 合闸时间 s ≤ 150
额定短路开断电流 kA 20、25、31.5 分闸时间 s ≤ 60
额定操作顺序 分 -0.3s 合 分 -180s 合分 机械寿命 次 10000
额定短路电流开断次数 次 12 额定操作电压及辅助回路额定电压 V DC220、110、24
额定短路关合电流 ( 峰值 ) kA 50、63、80 额定操作电压及辅助回路额定电压 V AC220、110、24
额定峰值耐受电流 kA 50、63、80 每相回路直流电阻 ( 不含互感器 ) μΩ ≤ 100
额定短时耐受电流 kA 20、25、31.5 动静触头允许磨损厚度 mm 3
额定短断路持续电流 S 4 重量 kg 800
外形及安装尺寸 (mm)
