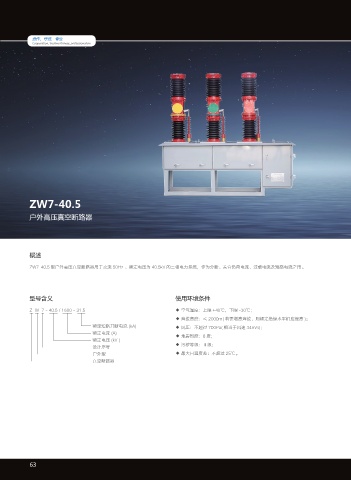

ZW7-40.5

户外高压真空断路器

概述

ZW7-40.5 型户外高压真空断路器用于交流 50Hz 、额定电压为 40.5kV 的三相电力系统，作为分断、关合负荷电流、过载电流及短路电流之用。

型号含义 使用环境条件

Z W 7 - 40.5 / 1600 - 31.5 ◆ 空气温度：上限 +40℃，下限 -30℃；
◆ 海拔高度：≤ 2000m( 若需增高海拔，则额定绝缘水平相应提高 )；
额定短路开断电流 (kA) ◆ 风压：不超过 700Pa( 相当于风速 34m/s)；
额定电流 (A) ◆ 地震烈度：8 度；
额定电压 (kV )
设计序号 ◆ 污秽等级：Ⅲ级；
户外型 ◆ 最大日温度差：不超过 25℃。
真空断路器
