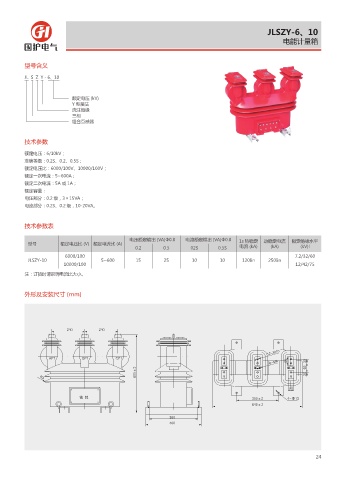

Page 31 - 浙江国护电气有限公司

JLSZY-6、10
电能计量箱

型号含义

JL S Z Y - 6、10

额定电压 (kV)
Y 型接法
浇注绝缘
三相
组合互感器

技术参数
额定电压：6/10kV；
准确等级：0.2S、0.2、0.5S；
额定电压比：6000/100V、10000/100V；
额定一次电流：5~600A；
额定二次电流：5A 或 1A；
额定容量：
电压部分：0.2 级，3×15VA；
电流部分：0.2S、0.2 级，10-20VA。

技术参数表

电压额定输出 (VA)Φ0.8 电流额定输出 (VA)Φ0.8 1s 热稳定 动稳定电流 额定绝缘水平
型号 额定电压比 (V) 额定电流比 (A)
0.2 0.5 02S 0.5S 电流 (kA) (kA) (kV)l
6000/100 7.2/32/60
JLSZY-10 5~600 15 25 10 10 120Iin 250Iin
10000/100 12/42/75
注：订货时请说明电流比大小。

外形及安装尺寸 (mm)

.
"1 #1 $1
.
d
3

䨙 ❸ d Ð
d

24
