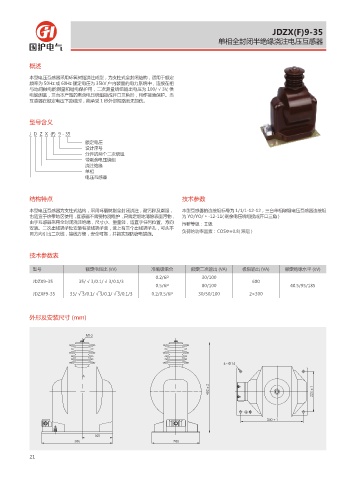

JDZX(F)9-35
单相全封闭半绝缘浇注电压互感器

概述

本型电压互感器采用环氧树脂浇注成型，为支柱式全封闭结构，适用于额定
频率为 50Hz 或 60Hz 额定电压为 35kV 户内装置的电力系统中，连接在相
与地间做电能测量和继电保护用，二次测量绕组输出电压为 100/ √ 3V, 供
电能测量，三台本产品的剩余电压绕组接成开口三角形，用作接地保护。当
互感器在额定电压下励磁时，能承受 1 秒外部短路而无损伤。

型号含义

J D Z X (F) 9 - 35
额定电压
设计序号
分开的两个二次绕组
带剩余电压绕组
浇注绝缘
单相
电压互感器

结构特点 技术参数

本型电压互感器为支柱式结构，采用环氧树脂全封闭浇注，耐污秽及潮湿， 本型互感器的连接组标号为 1/1/1-12-12，三台单相绕组电压互感器连接组
也适宜于热带地区使用，互感器不需要特别维护，只需定期地清除表面污物， 为 YO/YO/ △ -12-11( 剩余电压绕组接成开口三角 )
由于互感器采用全封闭浇注绝缘，尺寸小、重量轻，适宜于任何位置、方向 污秽等级：Ⅱ级
安装。二次出线端子处安装有接线端子盒，盒上有三个出线端子孔，可从不 负荷的功率因素：COSФ=0.8( 滞后 )
同方向引出二次线，接线方便，安全可靠，并能实现防窃电措施。

技术参数表

型号 额定电压比 (kV) 准确级组合 额定二次输出 (VA) 极限输出 (VA) 额定绝缘水平 (kV)
0.2/6P 30/100
JDZX9-35 35/ √ 3/0.1/ √ 3/0.1/3 600
0.5/6P 80/100 40.5/95/185
JDZXF9-35 35/ √ 3/0.1/ √ 3/0.1/ √ 3/0.1/3 0.2/0.5/6P 30/50/100 2×300

外形及安装尺寸 (mm)

.

Ð
"
d d

d

21
