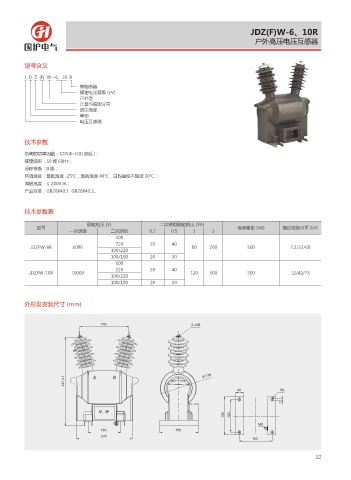

JDZ(F)W-6、10R
户外高压电压互感器

型号含义

J D Z (F) W - 6、10 R
带熔断器
额定电压等级 (kV)
户外型
计量与监测分开
浇注绝缘
单相
电压互感器

技术参数
负荷的功率因数：COSΦ=0.8( 滞后 )；
额定频率：50 或 60Hz；
污秽等级：II 级；
环境温度：最低温度 -25℃，最高温度 40℃，日均温度不超过 30℃；
海拔高度：≤ 2000 米；
产品标准：GB20840.1 GB20840.3。

技术参数表

额定电压 (V) 二次绕组额定输出 (VA)
型号 极限输出 (VA) 额定绝缘水平 (kV)
—次绕组 二次绕组 0.2 0.5 1 3
100
220 20 40
JDZFW-6R 6000 80 200 500 7.2/32/60
100/220
100/100 20 30
100
220 20 40
JDZFW-10R 10000 120 300 500 12/42/75
100/220
100/100 20 30

外形及安装尺寸 (mm)

.

d œ
3

ᩆ ྠ

.

22
