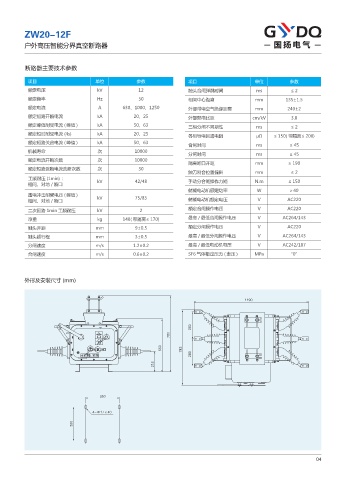

ZW20-12F

户外高压智能分界真空断路器

断路器主要技术参数

项目 单位 参数 项目 单位 参数
额定电压 kV 12 触头合闸弹跳时间 ms ≤2
额定频率 Hz 50 相间中心距离 mm 135±1.5
额定电流 A 630、1000、1250 外部带电空气绝缘距离 mm 240±2
额定短路开断电流 kA 20、25 外部爬电比距 cm/kV 3.8
额定峰值耐受电流 ( 峰值 ) kA 50、63 三相分闸不同期性 ms ≤2
额定短时耐受电流 (4s) kA 20、25 各相导电回路电阻 μΩ ≤ 150( 带隔离≤ 200)
额定短路关合电流 ( 峰值 ) kA 50、63 合闸时间 ms ≤ 45
机械寿命 次 10000
分闸时间 ms ≤ 45
额定电流开断次数 次 10000
隔离断口开距 mm ≥ 190
额定短路武断电流武断次数 次 30
触刀刚合位置偏斜 mm ≤2
工频耐压 (1min)： kV 42/48 手动分合闸操作力矩 N.m ≤ 150
相间、对地 / 断口
储能电动机额定功率 W ≯ 40
雷电冲击耐受电压 ( 峰值 ) kV 75/85
相间、对地 / 断口 储能电动机额定电压 V AC220

二次回路 1min 工频耐压 kV 2 额定合闸操作电压 V AC220
净重 kg 140( 带隔离≤ 170) 最高 / 最低合闸操作电压 V AC264/143
触头开距 mm 9±0.5 额定分闸操作电压 V AC220
触头超行程 mm 3±0.5 最高 / 最低分闸操作电压 V AC264/143
分闸速度 m/s 1.2±0.2 最高 / 最低电动机电压 V AC242/187
合闸速度 m/s 0.6±0.2 SF6 气体额定压力 ( 表压 ) MPa “0”

外形及安装尺寸 (mm)
