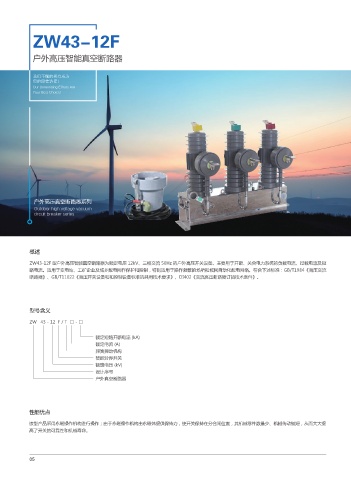

Page 12 - 浙江国扬电气有限公司
P. 12
ZW43-12F
户外高压智能真空断路器
我们不懈的努力成为
您的最佳选择！
Our Unremitting Efforts Are
Your Best Choice!
户外高压真空断路器系列
Outdoor high voltage vacuum
circuit breaker series
概述
ZW43-12F 型户外高压智能真空断路器为额定电压 12kV、三相交流 50Hz 的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短
路电流。适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。符合下述标准：GB/T1984《高压交流
断路器》、GB/T11022《高压开关设备和和控制设备标准的共用技术要求》、DI402《交流高压断路器订货技术条件》。
型号含义
ZW 43 - 12 F / T □ - □
额定短路开断电流 (kA)
额定电流 (A)
弹簧操动机构
智能分界开关
额定电压 (kV)
设计序号
户外真空断路器
性能优点
该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提
高了开关的可靠性和机械寿命。
