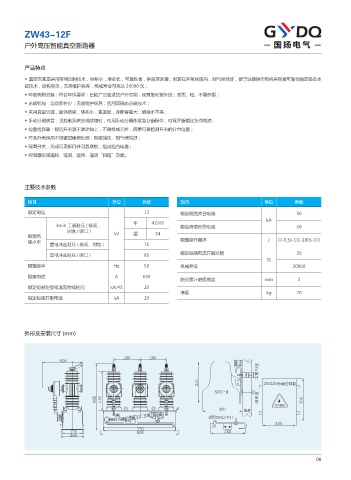

ZW43-12F
户外高压智能真空断路器
产品特点
◆ 真空灭弧室采用专利固封技术，体积小，寿命长，可靠性高，屏蔽罩外露；封装在环氧树脂内，耐气候性好，便于运输操作机构采用高可靠性的双稳态永
磁技术，结构简单，无需维护保养，机械寿命可高达 30000 次；
◆ 环氧树腊封装：符合环保要求：已被广泛验证的户外性能：耐臭氧和紫外线；坚固、轻、不易碎裂；
◆ 永磁机构：运动部件少；无须维护保养；应用双稳态永磁技术；
◆ 采用真空灭弧，固体绝缘，体积小，重量轻，开断容量大，绝缘水平高；
◆ 手动分闸装置：当控制系统出现故障时，可用手动分闸作紧急分断操作，可靠开断额定负荷电流；
◆ 位置检测器：接近开关装于联动轴上，不需机械元件，简单可靠检测开关的分台位置；
◆ 开关外壳采用不锈钢或喷塑处理，耐腐蚀性、耐气候性好 ;
◆ 隔离开关，形成可见断口并可靠联锁，组成组合电器 ;
◆ 控制器实现遥控、遥测、遥信、遥调“四遥”功能。
主要技术参数
项目 单位 参数 项目 单位 参数
额定电压 12 额定短路关合电流 50
kA
1min 工频耐压 ( 极间、 干 42/49 额定峰值耐受电流 50
对地/断口)
额定绝 kV 湿 34
缘水平 雷电冲击耐压 ( 极间、对地 ) 75 额定操作顺序 / O-0.3s-CO-180s-CO
雷电冲击耐压 ( 断口 ) 85 额定短路电流开断次数 30
次
额定频率 Hz 50 机械寿命 30000
额定电流 A 630
触头累计磨损厚度 mm 3
额定短时耐受电流及持续时间 kA/4S 20
净重 kg 70
额定短路开断电流 kA 20
外形及安装尺寸 (mm)
ధ
Ⴧ
㷲䙺
ᱳУ
䙺
У
;8 .Ⅵⷮᣔݣマ
40( Ĕ ధ
Ⴧ
ፓ
⩢ᱳ
䔯⩕ В̸ᱳ
06
