型钢 Hengxin Electric

Hengxin Electric

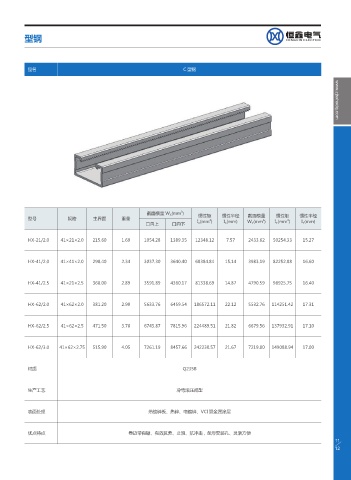

品名 C 型钢 www.zjsxhxdq.com

3
截面模量 W X (mm )
型号 规格 主界面 重量 惯性矩 4 惯性半径 截面模量 3 惯性矩 4 惯性半径
口向上 口向下 I X (mm ) I X (mm) W Y (mm ) I Y (mm ) I Y (mm)

HX-21/2.0 41×21×2.0 215.60 1.69 1054.28 1389.35 12348.12 7.57 2433.62 50254.33 15.27

HX-41/2.0 41×41×2.0 298.40 2.34 3037.30 3640.40 68384.84 15.14 3983.19 82252.88 16.60

HX-41/2.5 41×21×2.5 368.00 2.89 3591.89 4360.17 81338.69 14.87 4790.59 98925.75 16.40

HX-62/2.0 41×62×2.0 381.20 2.99 5633.76 6459.54 186572.11 22.12 5532.76 114251.42 17.31

HX-62/2.5 41×62×2.5 471.50 3.70 6745.87 7815.96 224489.51 21.82 6679.56 137932.91 17.10

HX-62/3.0 41×62×2.75 515.90 4.05 7261.19 8457.66 242230.57 21.67 7219.80 149088.94 17.00

材质 Q235B

生产工艺 冷弯滚压成型

表面处理 热镀锌板、热锌、电镀锌、VCI 双金属涂层

优点特点 卷边带有锯、有效抗劳、止滑、抗冲击，条形安装孔、灵活方便
