型钢

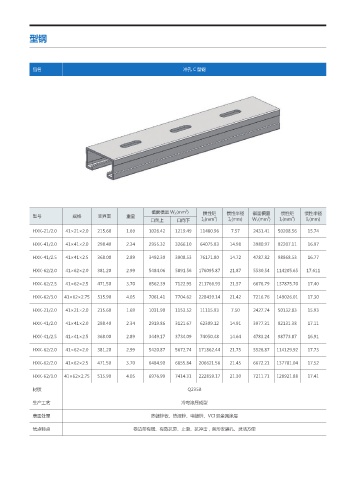

品名 冲孔 C 型钢

3
截面模量 W X (mm ) 惯性矩 惯性半径 截面模量 惯性矩 惯性半径
型号 规格 主界面 重量 4 3 4
口向上 口向下 I X (mm ) I X (mm) W Y (mm ) I Y (mm ) I Y (mm)
HXK-21/2.0 41×21×2.0 215.60 1.69 1026.42 1219.49 11480.96 7.57 2431.41 50208.56 15.74

HXK-41/2.0 41×41×2.0 298.40 2.34 2955.32 3266.10 64075.83 14.98 3980.97 82207.11 16.97

HXK-41/2.5 41×41×2.5 368.00 2.89 3492.30 3908.53 76171.80 14.72 4787.82 98868.53 16.77

HXK-62/2.0 41×62×2.0 381.20 2.99 5484.06 5891.56 176095.87 21.87 5530.54 114205.65 17.611
HXK-62/2.5 41×62×2.5 471.50 3.70 6562.39 7122.95 211766.93 21.57 6676.79 137875.70 17.40

HXK-62/3.0 41×62×2.75 515.90 4.05 7061.41 7704.62 228439.14 21.42 7216.76 149026.01 17.30

HXK-21/2.0 41×21×2.0 215.60 1.69 1031.90 1153.52 11115.93 7.50 2427.74 50132.83 15.93

HXK-41/2.0 41×41×2.0 298.40 2.34 2919.86 3121.67 62309.12 14.91 3977.31 82131.38 17.11

HXK-41/2.5 41×41×2.5 368.00 2.89 3449.17 3734.09 74050.48 14.64 4783.24 98773.87 16.91
HXK-62/2.0 41×62×2.0 381.20 2.99 5420.87 5672.74 171862.44 21.75 5526.87 114129.92 17.73

HXK-62/2.0 41×62×2.5 471.50 3.70 6484.90 6855.84 206621.56 21.45 6672.21 137781.04 17.52

HXK-62/3.0 41×62×2.75 515.90 4.05 6976.99 7414.31 222859.17 21.30 7211.71 128921.88 17.41

材质 Q235B

生产工艺 冷弯滚压成型

表面处理 热镀锌板、热浸锌、电镀锌、VCI 双金属涂层

优点特点 卷边带有锯、有效抗劳、止滑、抗冲击，条形安装孔、灵活方便
