P. 22

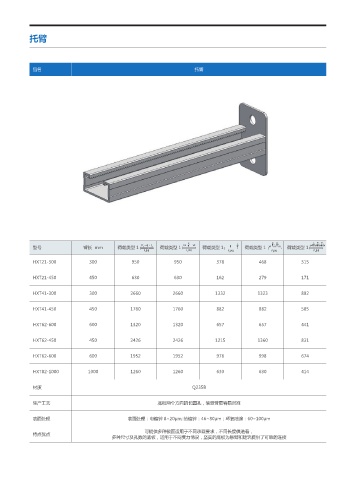

托臂





            品名                                                      托臂




































                                                                                                             '   '   '
                                                                                                '
                                                                                               '
            型号                臂长  mm     荷载类型 1   '    Re-  荷载类型 1       '         荷载类型 1   '    荷载类型 1               荷载类型 1
                                                  '   </>        '   </>       '   </>        '   </>        '   </>
            HXT21-300           300           950            950           378            468            315
            HXT21-450           450           630            630           162            279            171

            HXT41-300           300           2660          2660           1332           1323           882


            HXT41-450           450           1760          1760           882            882            585

            HXT62-600           600           1320          1320           657            657            441

            HXT62-450           450           2426          2426           1215           1360           831


            HXT62-600           600           1952          1952           976            998            674

            HXT82-1000         1000           1260          1260           630            630            414


            材质                                                     Q235B

            生产工艺                                       底板两个方向的长圆孔,使悬臂更容易对准

            表面处理                             表面处理:电镀锌 8~20μm; 热镀锌:46~80μm;环氧喷涂:60~100μm

                                                   可提供多种截面适用于不同承载要求,不同长度供选着,
            特点优点
                                        多种尺寸及孔数的底板,适用于不同受力情况,坚实的底板为悬臂和建筑提供了可靠的连接
