P. 42

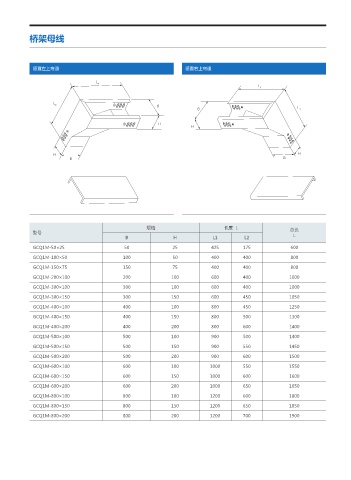

桥架母线





            垂直左上弯通                                               垂直右上弯通


                                  -
                                                                                          -

                   -
                                                       #
                                                                     #                                 -
                                                        )
                                                                   )




                   )                                                                                    )
                         #                                                                        #












                                                   规格                         长度  L                  总长
            型号
                                            B                H            L1         L2               L
            GCQ1M-50×25                     50              25            425        175             600

            GCQ1M-100×50                   100              50            400        400             800
            GCQ1M-150×75                   150              75            400        400             800
            GCQ1M-200×100                  200              100           600        400             1000
            GCQ1M-300×100                  300              100           600        400             1000
            GCQ1M-300×150                  300              150           600        450             1050
            GCQ1M-400×100                  400              100           800        450             1250
            GCQ1M-400×150                  400              150           800        500             1300

            GCQ1M-400×200                  400              200           800        600             1400
            GCQ1M-500×100                  500              100           900        500             1400
            GCQ1M-500×150                  500              150           900        550             1450
            GCQ1M-500×200                  500              200           900        600             1500
            GCQ1M-600×100                  600              100          1000        550             1550
            GCQ1M-600×150                  600              150          1000        600             1600
            GCQ1M-600×200                  600              200          1000        650             1650
            GCQ1M-800×100                  800              100          1200        600             1800
            GCQ1M-800×150                  800              150          1200        650             1850

            GCQ1M-800×200                  800              200          1200        700             1900
