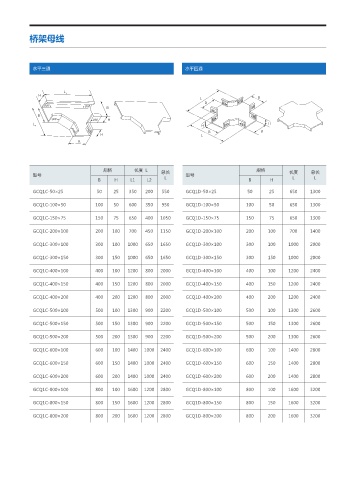

Page 40 - 绍兴恒鑫电气设备有限公司

桥架母线

水平三通 水平四通

-
)
- #
#
#
#
)
)
- )
# #
) -
#

规格 长度 L 总长 规格 长度 总长
型号 型号
B H L1 L2 L B H L L
GCQ1C-50×25 50 25 350 200 550 GCQ1D-50×25 50 25 650 1300

GCQ1C-100×50 100 50 600 350 950 GCQ1D-100×50 100 50 650 1300

GCQ1C-150×75 150 75 650 400 1050 GCQ1D-150×75 150 75 650 1300

GCQ1C-200×100 200 100 700 450 1150 GCQ1D-200×100 200 100 700 1400

GCQ1C-300×100 300 100 1000 650 1650 GCQ1D-300×100 300 100 1000 2000

GCQ1C-300×150 300 150 1000 650 1650 GCQ1D-300×150 300 150 1000 2000

GCQ1C-400×100 400 100 1200 800 2000 GCQ1D-400×100 400 100 1200 2400
GCQ1C-400×150 400 150 1200 800 2000 GCQ1D-400×150 400 150 1200 2400

GCQ1C-400×200 400 200 1200 800 2000 GCQ1D-400×200 400 200 1200 2400

GCQ1C-500×100 500 100 1300 900 2200 GCQ1D-500×100 500 100 1300 2600

GCQ1C-500×150 500 150 1300 900 2200 GCQ1D-500×150 500 150 1300 2600

GCQ1C-500×200 500 200 1300 900 2200 GCQ1D-500×200 500 200 1300 2600
GCQ1C-600×100 600 100 1400 1000 2400 GCQ1D-600×100 600 100 1400 2800

GCQ1C-600×150 600 150 1400 1000 2400 GCQ1D-600×150 600 150 1400 2800

GCQ1C-600×200 600 200 1400 1000 2400 GCQ1D-600×200 600 200 1400 2800

GCQ1C-800×100 800 100 1600 1200 2800 GCQ1D-800×100 800 100 1600 3200

GCQ1C-800×150 800 150 1600 1200 2800 GCQ1D-800×150 800 150 1600 3200

GCQ1C-800×200 800 200 1600 1200 2800 GCQ1D-800×200 800 200 1600 3200

33
